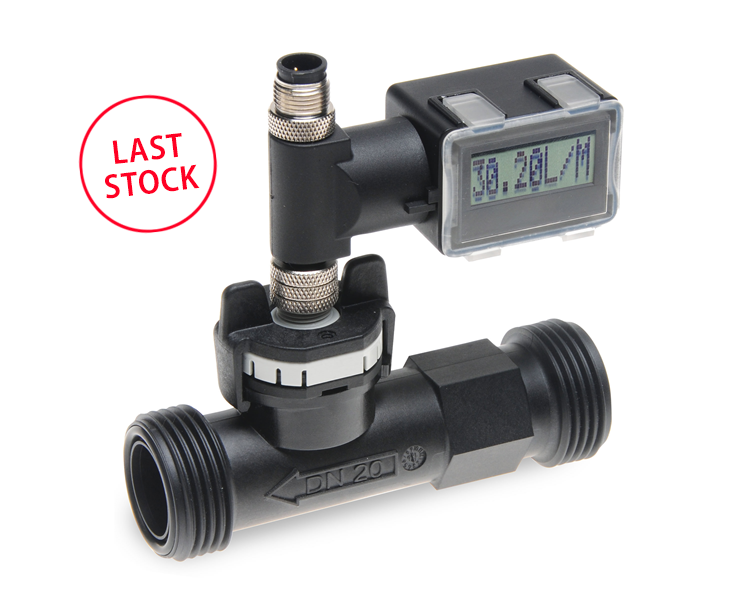

LVB-25-AD Débitmètre liquide [9.0 .. 150 l/min]
Nos modèles LIQUI-VIEW AD, seront disponibles uniquement jusqu'à épuisement des stocks.
Les récents défis d'approvisionnement en composants signifient que nous ne pouvons plus produire ces modèles.
Soyez assuré, nous avons fait des réserves, alors passez votre commande rapidement.
Débitmètre Vortex pour les faibles débits de liquide
- Temps de réponse rapide
- Afficheur local, sortie analogique (4-20mA)
- Solution compacte, légère et économique
- Absence de pièce en mouvement, sans maintenance
- Faible perte de charge
- Conception robuste (IP65)
Nos modèles LIQUI-VIEW AD, seront disponibles uniquement jusqu'à épuisement des stocks.
Les récents défis d'approvisionnement en composants signifient que nous ne pouvons plus produire ces modèles.
Soyez assuré, nous avons fait des réserves, alors passez votre commande rapidement.
| Modèle | Min | Max |
|---|---|---|
| LVB-25-AD | 9.0 l/min | 150 l/min |
Caractéristiques du LVB-25-AD Débitmètre liquide [9.0 .. 150 l/min]
- Affichieur lumineux avec un grand angle de vue
- Signal de mesure possible par: la sortie analogique (4-20 mA)
- Aucune pièce mobile donc l’instrument est :
- insensible aux dépôts des eaux lourdes
- pas de maintenance - Faible perte de charge
- Position de montage libre
- Larges gammes de débit
- Réponse rapide
- Convient pour de l’eau sale en mouvement, eau propre ou usée
- Conception durable du produit
- Faible consommation électrique
- Léger et compact
Spécifications techniques
Mesure / Régulation
Gamme de débit
9.0 ..
150
l/min
Précision
at >=50%FS <2% de la lecture
at <50%FS <1% pleine échelle (PE)
at <50%FS <1% pleine échelle (PE)
Pression fonctionnement instrument
(pour toute la dúree de vie) 12 bar(a) à +40°C
(pour toute la dúree de vie) 6 bar(a) à +85°C
(pour toute la dúree de vie) 6 bar(a) à +85°C
Fluide
Faible viscosité comme l'eau de refroidissement, l'eau sale, ou l'eau pure.
Ce produit n'est pas compatible avec des liquides inflammables, corrosifs ou toxiques.
Ce produit n'est pas compatible avec des liquides inflammables, corrosifs ou toxiques.
Température du fluide
<+85°C
Rangeabilité
jusqu'à 1:20
Temps de réponse (capteur)
Signal delay: < 2 s
Response time: < 500 ms
Display update rate: < 500 ms
Response time: < 500 ms
Display update rate: < 500 ms
Température fonctionnement instrument
Ambient: -20 ... +50°C
Storage: -30 ... +80°C
Storage: -30 ... +80°C
Parties mécaniques
Matériau (parties en contact avec le fluide)
Palette du capteur: PA6T/6I (40% FV)
Corps avec obstacle: ETFE
Matériau d'étanchéité: EPDM
Corps avec obstacle: ETFE
Matériau d'étanchéité: EPDM
Pression d'épreuve
18 bar(a) at +40°C
Raccords de process
G1 1⁄4
Poids
0.10
kg
Indice de protection
IP65
Propriétés électriques
Alimentation électrique
10..30Vdc
Chargement
<(Uin-10V) / 20mA
Mesures de protection électrique
Circuit court, tension inverse et tension externe protégées dans la limite de la tension d’alimentation admissible
Sortie
4..20mA | Flow calculations Q [l/min] = 9.375 x (I (mA) - 4 mA)
Approuvé pour l'eau potable
KTW / W270
CEM
EN 61326-2-3
Raccordement électrique
M12 x 1
Product details
Téléchargements
Brochures
Manuals
Declaration of Conformity
Stepfile
Applications
Les champs d'application du débitmètre vortex sont multiples
- Suivi du débit d’eau de refroidissement
- Eau déionisée (RO/DI skids)
- Distribution d'eau ultra-pure (médical, biotechnologie, Semi-conducteur, pharmacie)
- Eau potable
Questions les plus fréquentes
- Quelle est l’amplitude de la sortie d’impulsion d’onde carrée
- Le LIQUI-VIEW peut-il être utilisé en position verticale?
- Le LIQUI-VIEW-AD fonctionne-t-il également sans écran? Sont-ils interchangeables?
- Que se passe t-il pendant la mesure avec un débitmètre vortex si les tubes vibrent ?
- Quels liquides peuvent être mesurés avec LIQUI-VIEW Base?
- Quel est le principe de fonctionnement de la technologie Vortex?
