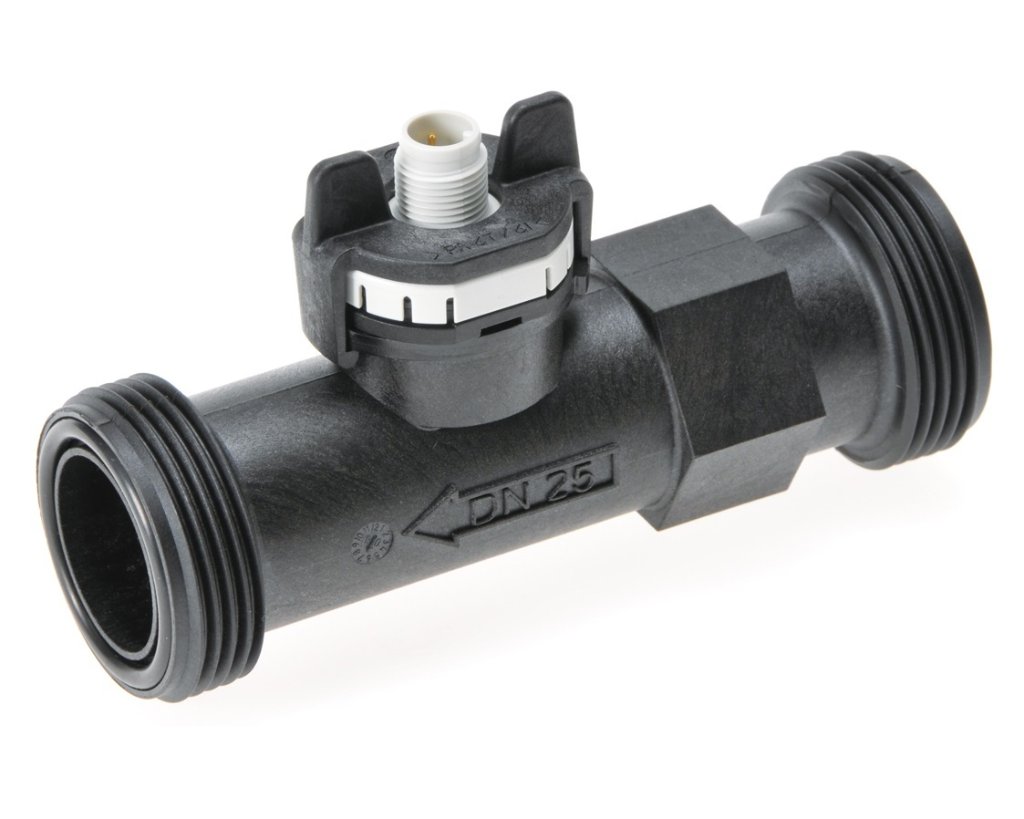

LVB-20-A Débitmètre liquide [5.0 .. 85 l/min]

Débitmètre Vortex pour les faibles débits de liquide

Temps de réponse rapide
la sortie analogique (4-20 mA)
Solution compacte, légère et économique
Absence de pièce en mouvement, sans maintenance
Faible perte de charge
Conception robuste (IP65)

LVB-20-A Débitmètre liquide [5.0 .. 85 l/min]

Débitmètre Vortex pour les faibles débits de liquide

Temps de réponse rapide
la sortie analogique (4-20 mA)
Solution compacte, légère et économique
Absence de pièce en mouvement, sans maintenance
Faible perte de charge
Conception robuste (IP65)

Les prix en ligne commencent à partir de :

$215,25

Instrument cable

Stock complet

L'expédition se fera dans les 2 jours

Taux de remise selon quantité

Montant

10+

50+

Remise :

10%

15%

Prix

€193,73

€182,96

Modèle	Min	Max
LVB-20-A	5.0 l/min	85 l/min

Caractéristiques du LVB-20-A Débitmètre liquide [5.0 .. 85 l/min]

Signal de mesure possible par: la sortie analogique (4-20 mA)
Aucune pièce mobile donc l’instrument est :
- insensible aux dépôts des eaux lourdes
- pas de maintenance
Faible perte de charge
Position de montage libre
Larges gammes de débit
Réponse rapide
Convient pour de l’eau sale en mouvement, eau propre ou usée
Conception durable du produit
- Faible consommation électrique
- Léger et compact

Spécifications techniques

Mesure / Régulation

Gamme de débit

5.0 .. 85 l/min

Précision

at >=50%FS <2% de la lecture
at <50%FS <1% pleine échelle (PE)

Pression fonctionnement instrument

(pour toute la dúree de vie) 12 bar(a) à +40°C
(pour toute la dúree de vie) 6 bar(a) à +100°C
(pendant 600 heures) 4 bar(a) à +125°C
(pendant 2 heures) 4 bar(a) à +140°C

Fluide

Faible viscosité comme l'eau de refroidissement, l'eau sale, ou l'eau pure.
Ce produit n'est pas compatible avec des liquides inflammables, corrosifs ou toxiques.

Température du fluide

<+125°C

Rangeabilité

Up to 1:20

Temps de réponse (capteur)

Signal delay: < 2 s
Response time: < 500 ms

Température fonctionnement instrument

Ambient: -15 ... +85ºC
Storage: -30 ... +85ºC

Parties mécaniques

Matériau (parties en contact avec le fluide)

Palette du capteur: PA6T/6I (40% FV)
Corps avec obstacle: ETFE
Matériau d'étanchéité: EPDM

Pression d'épreuve

18 bar(a) at +40°C

Raccords de process

Poids

0.10 kg

Indice de protection

IP65

Propriétés électriques

Alimentation électrique

8..33Vdc

Chargement

<(Uin-8V) / 20mA

Mesures de protection électrique

Circuit court, tension inverse et tension externe protégées dans la limite de la tension d’alimentation admissible

Sortie

4..20mA | Flow calculations Q [l/min] = 5.313 x (I (mA) - 4 mA)

Approuvé pour l'eau potable

KTW / W270 / WRAS / ACS

CEM

EN 61326-2-3

Raccordement électrique

M12 x 1

Brochures

Téléchargements

Applications

Les champs d'application du débitmètre vortex sont multiples

Suivi du débit d’eau de refroidissement
Eau déionisée (RO/DI skids)
Distribution d'eau ultra-pure (médical, biotechnologie, Semi-conducteur, pharmacie)
Eau potable
