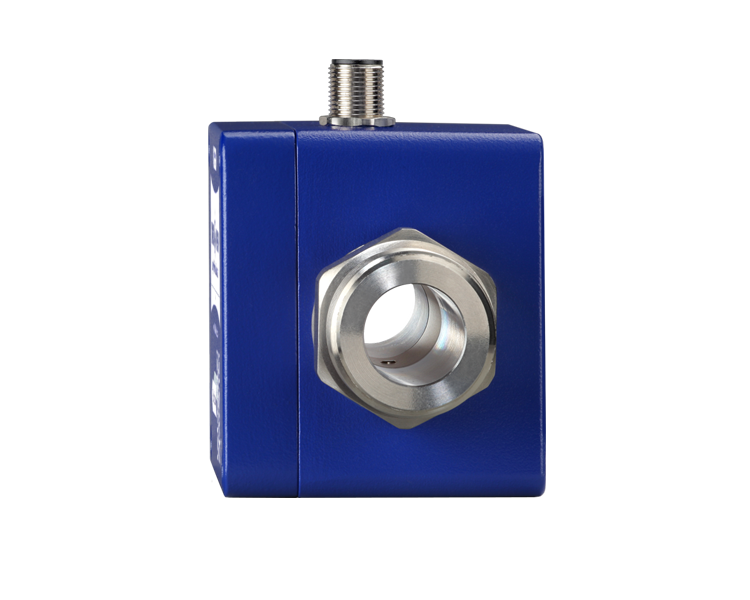

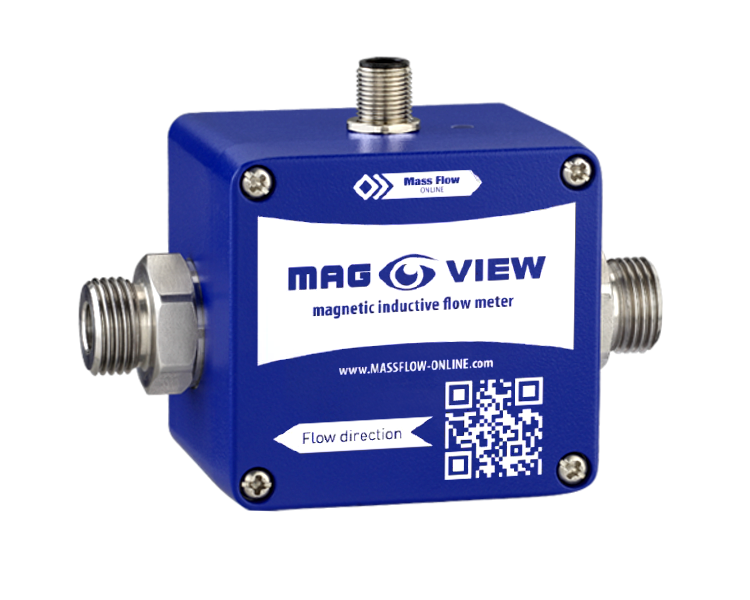

MVM-250-PN Débitmètre Électromagnétique
MVM-250-PN
Débitmètres électromagnétiques pour les faibles débits d'eau et de solutions aqueuses
- Conception compacte, IP65
- Absence de pièce en mouvement (aucune usure mécanique)
- Fonctionnement sans interférence
- Grande liberté de montage de la tuyauterie en entrée et sortie
- Temps de réponse rapide
- Diamètre libre de tuyauterie : faible ΔP, insensible à la pollution
- Sortie fréquence
Eau et solutions aqueuses
Fréquence de sortie
Gamma de débit
| Modèle | Min | Max | Début de sortie de |
|---|---|---|---|
| MVM-250-PN | 5 l/min | 250 l/min | ~ 4 l/min |
Livraison
- Débitmètre magnétique
- Certificat d'étalonnage
- Manuel d’instruction
- Câble d’instrument (en option)

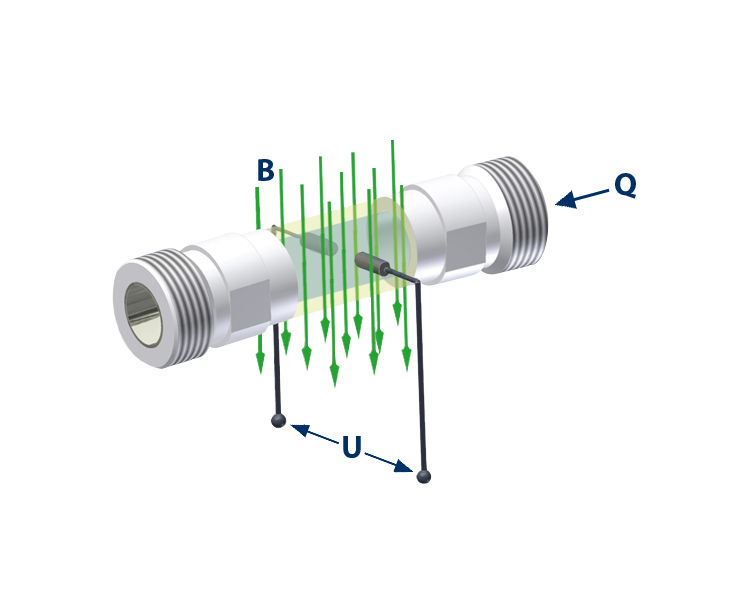

Caractéristiques du MVM-250-PN Débitmètre Électromagnétique
- Signal de mesure possible par:
- Fréquence de sortie
- Le clignotement des diodes (verte)
- Aucune usure mécanique
- Aucune pièce mobile
- Montage et utilisation facile
- Position de montage libre
- Section de passage direct
- Aucune perte de charge supplémentaire
- Réponse rapide (<500 ms)
- Insensible aux liquides chargés
- Solution qui ne génère pas d’interférences combine à une durée de vie longue
- Solution destinée aux applications où un débitmètre avec des pièces en mouvement ne peut pas être utilisé
- Liberté de raccordement en entrée et en sortie pour permettre une intégration dans les machines compactes
Spécifications techniques
Mesure / Régulation
Gamme de débit
5..
250
l/min
Précision
±(1.5 % of reading + 0.3 % of range)
Reproductibilité
1%
Pression
PN 16
Diamètre nominal
DN 20
Indication débit / alarm
Diode verte: clignotement proportionnel au débit
Signal précis à partir de
~
4
l/min
Fluide
Eau et solutions aqueuses
Conductivité minimum 50 μS/cm
(une conductivité inférieure peut affecter la précision)
Conductivité minimum 50 μS/cm
(une conductivité inférieure peut affecter la précision)
Température du fluide
-20...
90
°C
Rangeabilité
1:50
Temps de réponse (capteur)
< 500 ms
Parties mécaniques
Matériau (parties en contact avec le fluide)
Boitier : Aluminium
Electrodes : Acier inoxydable 1.4571
Connexions : Acier inoxydable 1.4571
Tube de mesure : PEEK-GF30
Joint : EPDM
Electrodes : Acier inoxydable 1.4571
Connexions : Acier inoxydable 1.4571
Tube de mesure : PEEK-GF30
Joint : EPDM
Raccords de process
G 1'' BSP mâle
Indice de protection
IP65 et IP67 avec MFO.CB.25
Propriétés électriques
Alimentation électrique
24
Vdc
±10%
Consommation électrique max.
150 mA max, courant limité
Sortie fréquence
Vitesse d’impulsion: 100 impulsions/l
Résolution : 10 ml/impulsion
Forme du signal : Push-Pull
Résolution : 10 ml/impulsion
Forme du signal : Push-Pull
Forme du signal
Signal carré, duty cycle 50:50, Push-Pull (symétrique)
Signal courant
100 mA max, courant limité
Affectation broches
Broche 1: +UB
Broche 2: -
Broche 3: Terre
Broche 4: Sortie fréquence
Broche 5: Ne pas connecter
Broche 2: -
Broche 3: Terre
Broche 4: Sortie fréquence
Broche 5: Ne pas connecter
Raccordement électrique
Connecteur M12 5 broches
Product details
Téléchargements
Declaration of Conformity
Stepfile
Applications
Les champs d'application du débitmètre MAG-VIEW sont multiples:
- Peut être utilisé lorsque les capteurs à pièces mobiles (capteurs à turbine, à palettes...) ne le peuvent pas pour des raisons de contamination
- Le capteur est prévu pour la mesure en continu des débit ou pour le dosage / conditionnement de liquides conducteurs avec un minimum de 50µS/cm
- Distribution d'eau
- Conditionnement de produits chimiques
