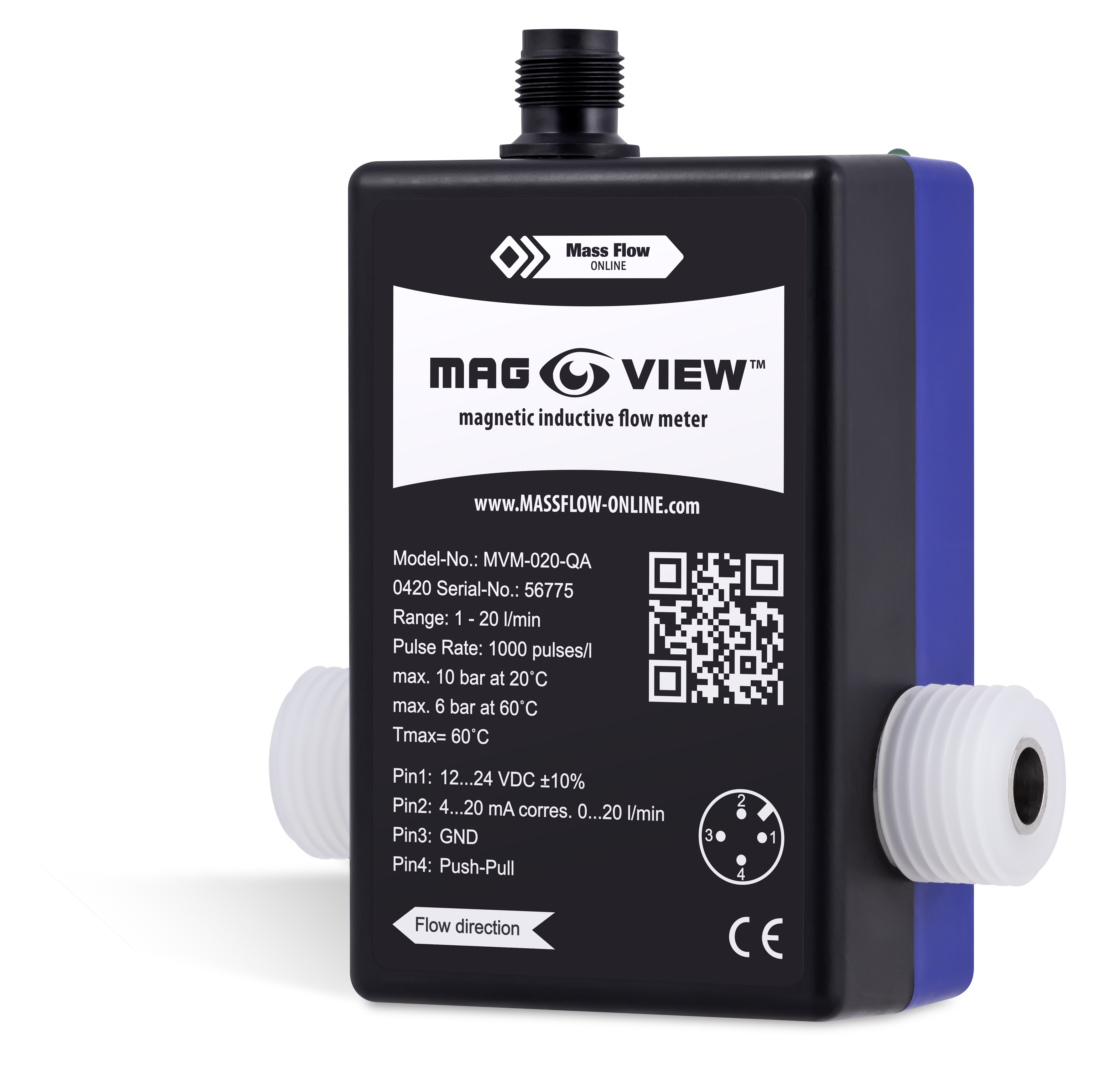

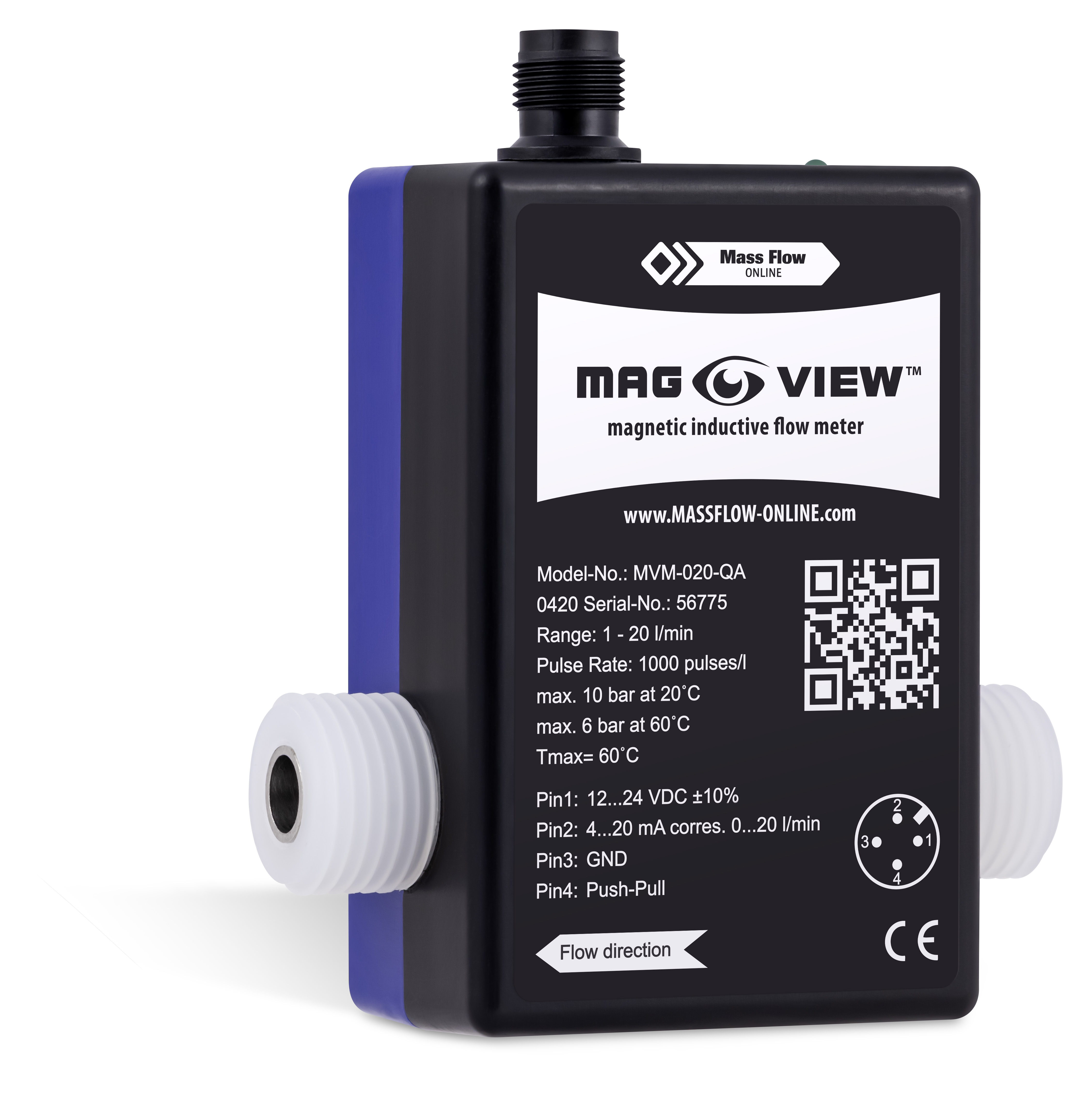

MVM-200-QA Débitmètre Électromagnétique
Les débitmètres de la série MAG-VIEW™ fonctionne sur le principe de l’induction magnétique. L’absence de pièces mobiles, son utilisation sans interférences et son insensibilité aux liquides chargés font de MAG-VIEW™ la solution idéale même pour l’intégration dans des machines compactes.
Débitmètre Électromagnétique [ 5 .. 200 lpm, 4 .. 20 mA]
Les débitmètres de la série MAG-VIEW™ fonctionne sur le principe de l’induction magnétique. L’absence de pièces mobiles, son utilisation sans interférences et son insensibilité aux liquides chargés font de MAG-VIEW™ la solution idéale même pour l’intégration dans des machines compactes.
Eau et solutions aqueuses
Fréquence & 4..20mA
Gammes de débit
| Modèle | Min | Max | Début de sortie de |
|---|---|---|---|
| MVM-200-QA | 5 l/min | 200 l/min | ~ 4 l/min |
Livraison
- Débitmètre magnétique
- Certificat d'étalonnage
- Manuel d’instruction
- Câble d’instrument (en option)
Caractéristiques du MVM-200-QA Débitmètre Électromagnétique
- Signal de mesure possible par:
- Fréquence de sortie
- La sortie analogique 4..20 mA
- Le clignotement des diodes (verte)
- Aucune usure mécanique
- Aucune pièce mobile
- Montage et utilisation facile
- Position de montage libre
- Section de passage direct

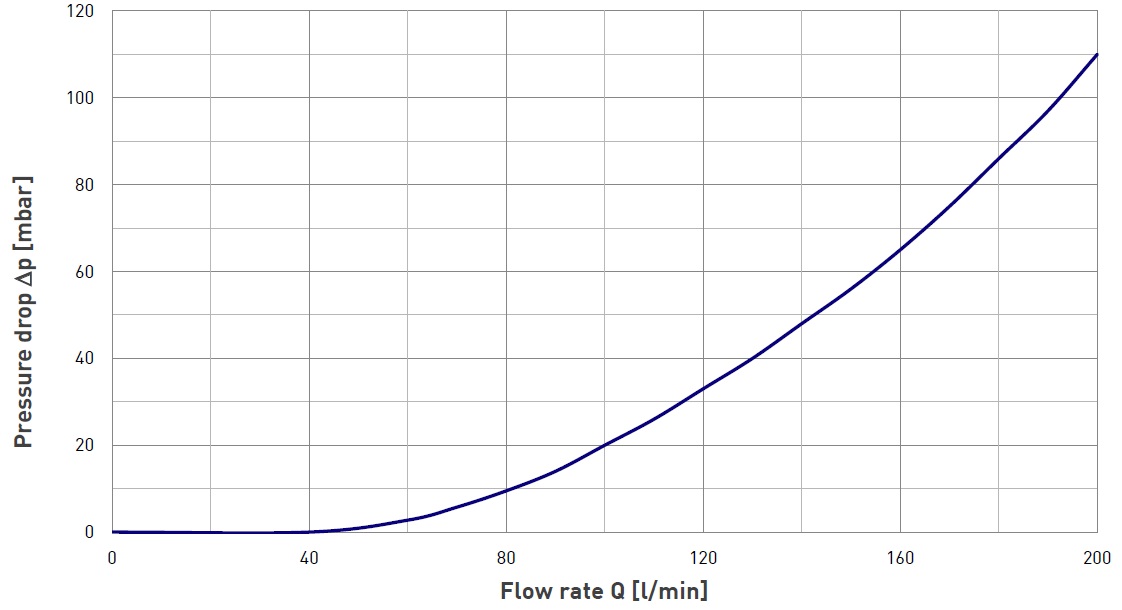

- Aucune perte de charge supplémentaire
- Réponse rapide (<100 ms)
- Insensible aux liquides chargés
- Solution qui ne génère pas d’interférences combine à une durée de vie longue
- Solution destinée aux applications où un débitmètre avec des pièces en mouvement ne peut pas être utilisé
- Liberté de raccordement en entrée et en sortie pour permettre une intégration dans les machines compactes
Spécifications techniques
Mesure / Régulation
Gamme de débit
5 … 200 l/min
Précision
±0,7 % de la lecture ±0,3 % de la gamme
(certificat d'étalonnage d'usine inclus ; conditions de test : eau 23°C)
(certificat d'étalonnage d'usine inclus ; conditions de test : eau 23°C)
Répétabilité
1
%
FS
Débit max.
240
l/min
Température
Température ambiante : 5..60°C
Température de stockage : -15..60°C
Température de stockage : -15..60°C
Pression fonctionnement instrument
10 bar(a) (20 °C), 8 bar(a) (40 °C), 6 bar(a) (60 °C), 5 bar(a) (80 °C)
Diamètre nominal
DN 20
Indication débit / alarm
Diode verte: clignotement proportionnel au débit
Signal précis à partir de
~
4
l/min
Fluide
Eau et solutions aqueuses
Conductivité minimum 20 μS/cm
(une conductivité inférieure peut affecter la précision)
Conductivité minimum 20 μS/cm
(une conductivité inférieure peut affecter la précision)
Température du fluide
± -10 ...60 °C (hors gel)
Rangeabilité
1:40
Temps de réponse (capteur)
<
100 ms
Parties mécaniques
Matériau (parties en contact avec le fluide)
Boitier: ABS
En contact avec le fluide :
Électrodes et Connecteurs de mise à la terre : Acier inoxydable 1.4404
Connexions : PVDF
Tube de mesure : PVDF
Joints toriques : EPDM
En contact avec le fluide :
Électrodes et Connecteurs de mise à la terre : Acier inoxydable 1.4404
Connexions : PVDF
Tube de mesure : PVDF
Joints toriques : EPDM
Raccords de process
G 1'' BSP mâle
Joints
EPDM
Poids
0.7
kg
Indice de protection
IP65
Propriétés électriques
Alimentation électrique
12 ..
24
Vdc
±10%
Consommation électrique max.
Typique 1,1 W, max. 3.6 W
Mesures de protection électrique
Protégé contre les courts-circuits et protégé contre l'inversion de polarité
Sortie analogique
4 … 20 mA
Sortie fréquence
Vitesse d’impulsion: 200 impulsions/l
Résolution : 5 ml/impulsion
Forme du signal : Push-Pull
Résolution : 5 ml/impulsion
Forme du signal : Push-Pull
Forme du signal
Signal carré, duty cycle 50:50 (Push-Pull)
Signal courant
Max. 100 mA
Affectation broches
Broche 1: +12…24 VDC+10%
Broche 2 : Sortie analogique 4..20mA
Broche 3 : -GND
Broche 4 : Sortie de fréquence(Push-pull)
Broche 2 : Sortie analogique 4..20mA
Broche 3 : -GND
Broche 4 : Sortie de fréquence(Push-pull)
Raccordement électrique
4-pin-plug M12x1
Product details
Téléchargements
Manuals
Declaration of Conformity
Stepfile
Applications
Les champs d'application du débitmètre MAG-VIEW sont multiples:
- Peut être utilisé lorsque les capteurs à pièces mobiles (capteurs à turbine, à palettes...) ne le peuvent pas pour des raisons de contamination
- Le capteur est prévu pour la mesure en continu des débit ou pour le dosage / conditionnement de liquides conducteurs avec un minimum de 20µS/cm
- Distribution d'eau
- Conditionnement de produits chimiques
- Mesure de l'eau de refroidissement, mesure des eaux usées
- Industrie du nettoyage : Dosage de détergents et autres additifs
- Agriculture : dosage de l'eau, des engrais, des fongicides et des pesticides, mesure de l'eau et des compléments alimentaires liquides
- Épuration des gaz d'échappement : Dosage d'AdBlue
