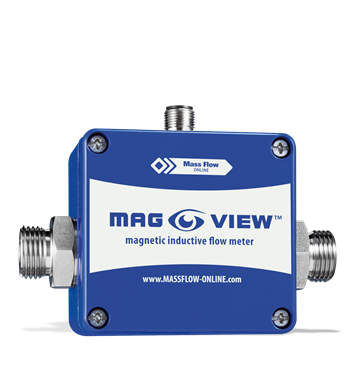

MVM-060-PA Débitmètre Électromagnétique
MVM-060-PA
Débitmètres électromagnétiques pour les faibles débits d'eau et de solutions aqueuses
- Conception compacte, IP65
- Absence de pièce en mouvement (aucune usure mécanique)
- Fonctionnement sans interférence
- Grande liberté de montage de la tuyauterie en entrée et sortie
- Temps de réponse rapide
- Diamètre libre de tuyauterie : faible ΔP, insensible à la pollution
- Sortie analogique (4...20 mA)
Eau et solutions aqueuses
Fréquence & 4..20mA
Gamma de débit
| Modèle | Min | Max | Début de sortie de |
|---|---|---|---|
| MVM-060-PA | 1 l/min | 60 l/min | ~ 0.9 l/min |
Livraison
- Débitmètre magnétique
- Certificat d'étalonnage
- Manuel d’instruction
- Câble d’instrument (en option)
Caractéristiques du MVM-060-PA Débitmètre Électromagnétique
- Signal de mesure possible par:
- Fréquence de sortie
- La sortie analogique 4..20 mA
- Le clignotement des diodes (verte)
- Aucune usure mécanique
- Aucune pièce mobile
- Montage et utilisation facile
- Position de montage libre
- Section de passage direct
- Aucune perte de charge supplémentaire
- Réponse rapide (<500 ms)
- Insensible aux liquides chargés
- Solution qui ne génère pas d’interférences combine à une durée de vie longue
- Solution destinée aux applications où un débitmètre avec des pièces en mouvement ne peut pas être utilisé
- Liberté de raccordement en entrée et en sortie pour permettre une intégration dans les machines compactes
Spécifications techniques
Mesure / Régulation
Gamme de débit
0.2..
60
l/min
Précision
±(0.7 % de la lecture + 0.3 % de la gamme)
Reproductibilité
1%
Pression
PN16
Diamètre nominal
DN 10
Indication débit / alarm
Diode verte: clignotement proportionnel au débit
Signal précis à partir de
~
0.2
l/min
Fluide
Eau et solutions aqueuses
Conductivité minimum 50 μS/cm
(une conductivité inférieure peut affecter la précision)
Conductivité minimum 50 μS/cm
(une conductivité inférieure peut affecter la précision)
Température du fluide
-20...
90
°C
Rangeabilité
1:60
Temps de réponse (capteur)
< 500 ms
Parties mécaniques
Matériau (parties en contact avec le fluide)
Boitier : Aluminium
Electrodes : Acier inoxydable 1.4571
Connexions : Acier inoxydable 1.4571
Tube de mesure : PEEK-GF30
Joint : EPDM
Electrodes : Acier inoxydable 1.4571
Connexions : Acier inoxydable 1.4571
Tube de mesure : PEEK-GF30
Joint : EPDM
Raccords de process
G1/2'' BSP mâle
Indice de protection
IP65 et IP67 avec MFO.CB.25
Propriétés électriques
Alimentation électrique
12...
24
Vdc
±10%
Consommation électrique max.
150 mA max, courant limité
Sortie analogique
4..20 mA, Le courant de signal correspond à un débit de 0… 60 l / min
Sortie fréquence
Vitesse d’impulsion: 500 impulsions/l
Résolution : 2 ml/impulsion
Forme du signal : Push-Pull
Résolution : 2 ml/impulsion
Forme du signal : Push-Pull
Forme du signal
Signal carré, duty cycle 50:50, Push-Pull (symétrique)
Signal courant
100 mA max, courant limité
Affectation broches
Broche 1: +UB
Broche 2: Sortie analogique 4…20 mA
Broche 3: Terre
Broche 4: Sortie fréquence
Broche 5: Ne pas connecter
Broche 2: Sortie analogique 4…20 mA
Broche 3: Terre
Broche 4: Sortie fréquence
Broche 5: Ne pas connecter
Raccordement électrique
Connecteur M12 5 broches
Product details
Téléchargements
Declaration of Conformity
Stepfile
Applications
Les champs d'application du débitmètre MAG-VIEW sont multiples:
- Peut être utilisé lorsque les capteurs à pièces mobiles (capteurs à turbine, à palettes...) ne le peuvent pas pour des raisons de contamination
- Le capteur est prévu pour la mesure en continu des débit ou pour le dosage / conditionnement de liquides conducteurs avec un minimum de 50µS/cm
- Distribution d'eau
- Conditionnement de produits chimiques
