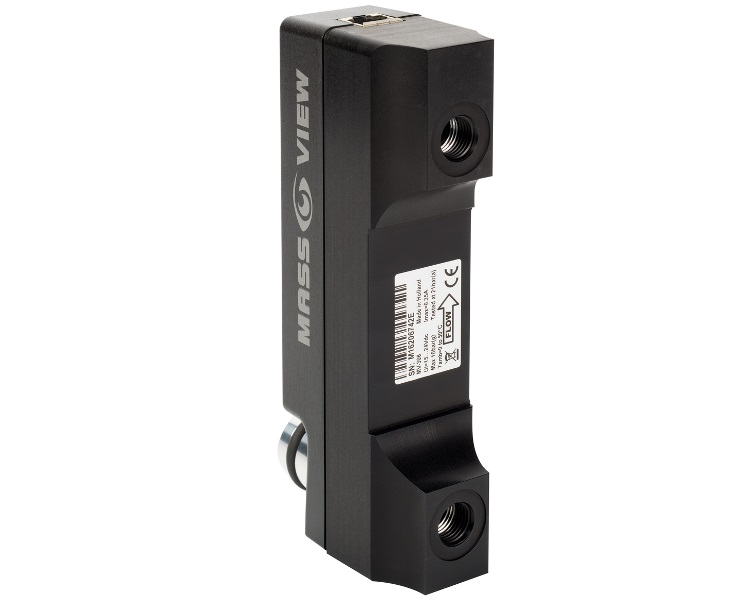

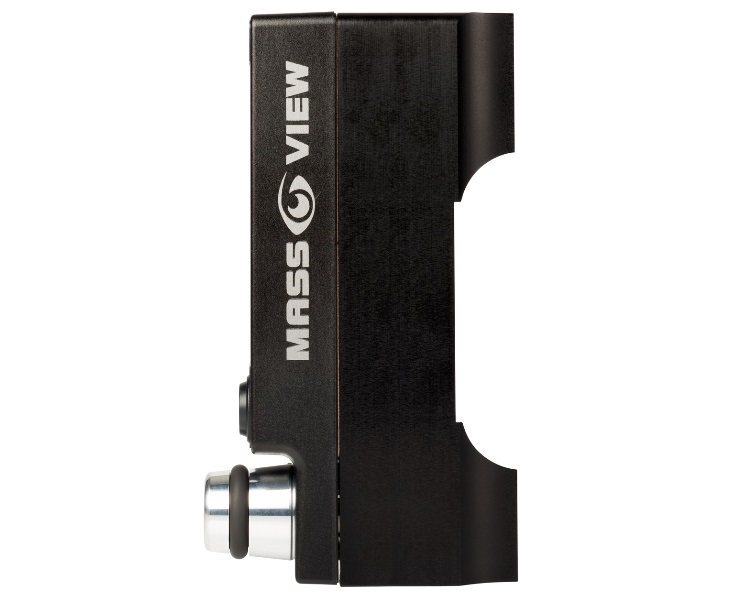

MV-308 Régulateur MASS-VIEW avec afficheur
Régulateur de débit massique pour les gaz, avec afficheur intégré
- Mesure directe 'through-flow' ou mesure en ligne
- Grande précision
- 10 gaz pré-installés

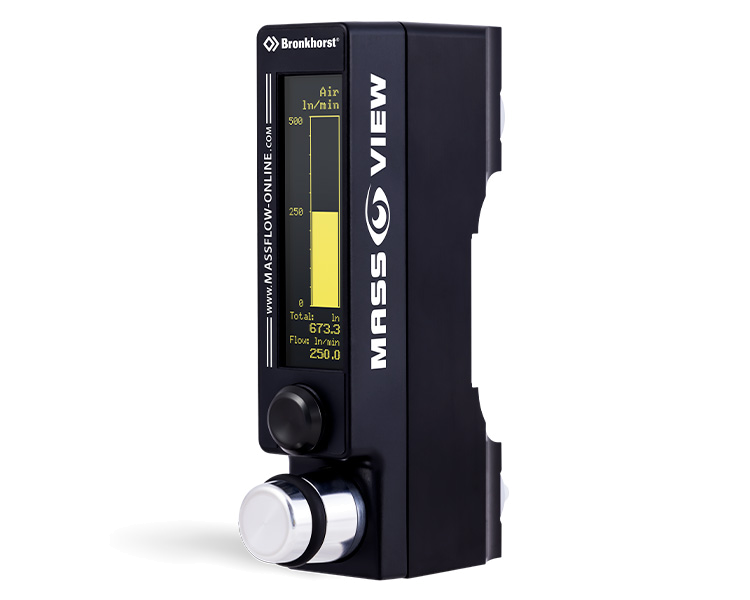

- Afficheur OLED lumineux avec un grand angle de vue
- Sortie analogique ou numérique, fonctions alarme et compteur
- Vanne à aiguille haute résolution
Multi Gaz
Valve
Gammes pré-installéés
| Gammes | Gammes de débit (basées sur l'air) |
|---|---|
| Gamme 1 | 5 ln/min .. 500 ln/min (SLM) |
| Gamme 2 | 2 ln/min .. 200 ln/min (SLM) |
| Gamme 3 | 1 ln/min .. 100 ln/min (SLM) |
| Gamme 4 | 1 ln/min .. 50 ln/min (SLM) |
Gaz pré-installés
| Gaz pré-installés | Gamme min. .. Gamme max. |
|---|---|
| Air, N2, O2, CO2, CO and N2O | 1 .. 500 ln/min (SLM) |
| Ar | 2 .. 1000 ln/min (SLM) |
| CH4, C3H8 and C4H10 | 0.5 .. 250 ln/min (SLM) |
Caractéristiques du MV-308 Régulateur MASS-VIEW avec afficheur
- Indication claire:
- de débit réel (bargraphe et valeur)
- unité de débit souhaité
- type of gaz
- totalisation du débit - Afficheur OLED lumineux avec un grand angle de vue
- Sans erreur de parallaxe
- Virtuellement indépendant de la température
et des variations de pression - Faible perte de charge
- Gammes de débit étendues
- Réponse rapide
- Grande précision
- Sortie:
- Analogique (0 .. 5 Vdc)
- Interface RS-232 (avec FLOWBUS)
- interface Modbus-RTU/ASCII - Protection par un mot de passe
- Fonctions alarme et compteur
- Relais
- Multi Gaz / Multi gamme
- 10 gaz pré-installés
- Etalonnage numérisé
- Logiciel outils gratuit
Livraison
- Débitmètre MASS-VIEW
- Boîte d’emballage
- Manuel d’instruction 9.17.054
- Les raccords (en option)
- L’alimentation (en option)
- Pack batterie (en option)
Note:
Nos débitmètres massiques sont vendus sans raccords et sans alimentation. Il est possible de commander des accessoires supplémentaires dans l’onglet « produits complémentaires ». Nous disposons également d’autres débitmètres dans des gammes ou unités différentes.
Spécifications techniques
Mesure / Régulation
Gamme de débit
1 ln/min .. 500 ln/min (SLM)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Précision
± 2% de la lecture pour débit > 50% de la capacité maximale
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
Répétabilité
< 0.6% pleine échelle
Pression fonctionnement instrument
0 … 10 bar(g) / 0 … 150 psi(g)
Coefficient de pression
0.2% / bar pour l'Air
Gaz enregistrés
Air, N2, O2, CO2, CO, N2O, Ar, CH4, C3H8 and C4H10
Gaz d'étalonnage de référence
Air, les autres gaz sont convertis en utilisant le modèle de conversion Fluidat® qui introduira un facteur d'erreur supplémentaire
Rangeabilité
Jusqu'à 1:100
Temps de réponse (capteur)
(t63%) 2 secondes
Température fonctionnement instrument
0 … 50 °C (32 … 122°F)
Coefficient de température
Zéro: <0.1%PE/°C, Span: <0.2%lecture/°C
Taux de fuite vers l'extérieur
tested < 2 x 10-9 mbar l/s He
Sensible à la position de montage
< 0,1 % FS
Parties mécaniques
Matériau (parties en contact avec le fluide)
Débitmètre: aluminium, Viton® (FPM)
Vanne à aiguille: SS316, Viton, PTFE
Vanne à aiguille: SS316, Viton, PTFE
Raccords de process
G 1/2” BSPP femelle
Joints
Viton®, PTFE
Poids
0.7
kg
Indice de protection
IP40
Propriétés électriques
Alimentation électrique
+15 … 24 Vdc (+/- 10%)
Consommation électrique max.
approx. 135 mA
Sortie
0 .. 5 Vdc
CEM
déclaration EU
Communication numérique
RS232 / RS485 (Modbus-RTU/ASCII)
Contact sec pour relais min. et max.
Courant alternatif 0.5 A,
24 Vdc un coté sur la terre (alimentation 0 Vdc)
24 Vdc un coté sur la terre (alimentation 0 Vdc)
Raccordement électrique
connecteur RJ-45 8 broches
