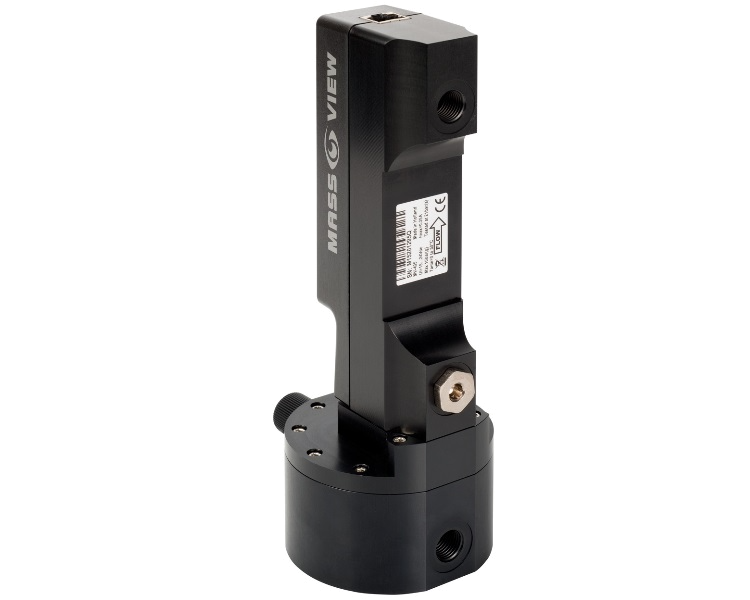

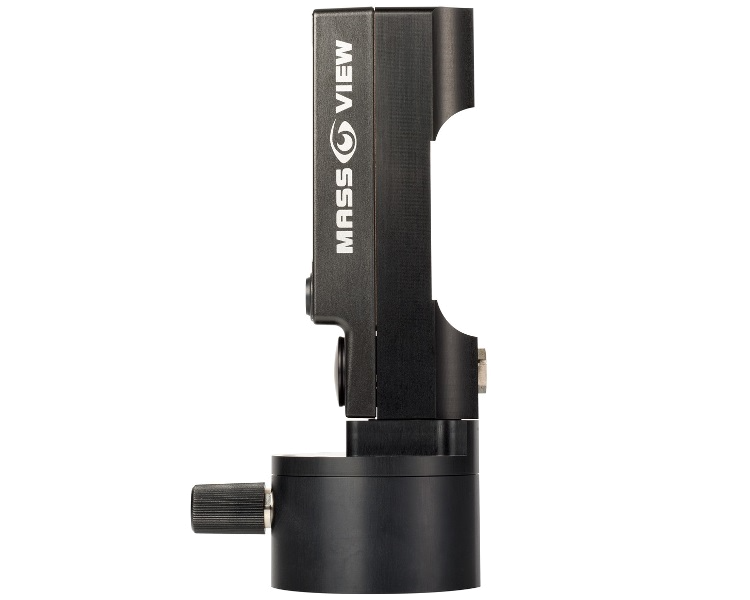

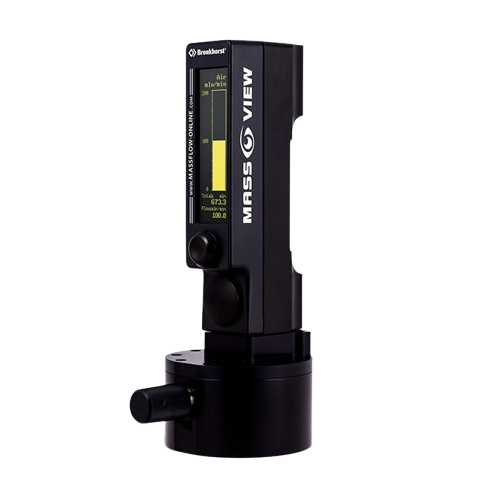

MV-402 Régulateur compensé en pression
Régulateur de débit massique compensé en pression pour les gaz
- Mesure avec passage intégral du débit massique thermique
- Grande précision
- 10 gaz pré-installés
- Bright, Afficheur OLED lumineux
- Sortie analogique ou numérique, fonctions alarme et compteur
- Vanne à aiguille haute résolution compensé en pression
Valve
0 .. 50°C
Gammes pré-installéés
Gammes | Gammes de débit (basées sur l'air) |
---|---|
Gamme 1 | 20 mln/min .. 2000 mln/min (SLM) |
Gamme 2 | 20 mln/min .. 1000 mln/min (SLM) |
Gamme 3 | 20 mln/min .. 500 mln/min (SLM) |
Gamme 4 | 20 mln/min .. 200 mln/min (SLM) |
Gaz pré-installés
Gaz pré-installés | Gamme min. .. Gamme max. |
---|---|
Air, N2, O2, CO2, CO and N2O | 20 .. 2000 mln/min (SLM) |
Ar | 40 .. 4000 mln/min (SLM) |
CH4, C3H8 and C4H10 | 10 .. 1000 mln/min (SLM) |
Caractéristiques du MV-402 Régulateur compensé en pression
- Indication claire:
- de débit réel (bargraphe et valeur)
- unité de débit souhaité
- type of gaz
- totalisation du débit - Afficheur OLED lumineux avec un grand angle de vue
- Sans erreur de parallaxe
- Virtuellement indépendant de la température
et des variations de pression - Faible perte de charge
- Gammes de débit étendues
- Réponse rapide
- Grande précision
- Sortie:
- Analogique (0 .. 5 Vdc)
- Interface RS-232 (avec FLOWBUS)
- interface Modbus-RTU/ASCII - Protection par un mot de passe
- Fonctions alarme et compteur
- Relais
- Multi Gaz / Multi gamme
- 10 gaz pré-installés
- Etalonnage numérisé
- Logiciel outils gratuit
Livraison
- Débitmètre MASS-VIEW
- Boîte d’emballage
- Manuel d’instruction 9.17.054
- Les raccords (en option)
- L’alimentation (en option)
- Pack batterie (en option)
Note:
Nos débitmètres massiques sont vendus sans raccords et sans alimentation. Il est possible de commander des accessoires supplémentaires dans l’onglet « produits complémentaires ». Nous disposons également d’autres débitmètres dans des gammes ou unités différentes.
Spécifications techniques
Mesure / Régulation
Gamme de débit
20 .. 2000 mln/min (sccm)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Précision
± 2% de la lecture pour débit > 50% de la capacité maximale
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
Répétabilité
< 0.2% pleine échelle
Température
0 … 50 (32 … 122°F)
Pression fonctionnement instrument
0 … 10 bar(g) / 0 … 150 psi(g)
Coefficient de pression
± 0,2% Rd/bar typical at Air
Gaz enregistrés
Air, N2, O2, CO2, CO, N2O, AR, CH4, C3H8 and C4H10
Gaz d'étalonnage de référence
Air, les autres gaz sont convertis en utilisant le modèle de conversion Fluidat® qui introduira un facteur d'erreur supplémentaire
Rangeabilité
Jusqu'à 1:100
Temps de réponse (capteur)
(t63%) 2 secondes
Coefficient de température
Zéro: <0.1%PE/°C, Span: <0.2%lecture/°C
Taux de fuite vers l'extérieur
tested < 2 x 10-9 mbar l/s
Sensible à la position de montage
< 0,1 % FS
Parties mécaniques
Matériau (parties en contact avec le fluide)
Débitmètre: aluminium, Viton® (FPM)
Vanne à aiguille: Fluorosint®, Laiton, Buna N
Régulateur: membrane nitrile en fibre renforcée.
Vanne à aiguille: Fluorosint®, Laiton, Buna N
Régulateur: membrane nitrile en fibre renforcée.
Pression d'épreuve
21 bar(a) / 300 psi(a)
ΔP min.
1 bar(d)
ΔP max.
7 bar (d)
Raccords de process
G 1/4” BSPP femelle
Joints
Viton®, PTFE, Fluorosint®, Buna N;
Controller membrane: fiber-reinforced nitrile
Controller membrane: fiber-reinforced nitrile
Poids
1,4 kg
Indice de protection
IP40
Précision de régulation
< 0,5-1% Rd/bar
Propriétés électriques
Alimentation électrique
+15 … 24 Vdc (+/- 10%)
Consommation électrique max.
approx 135 mA
Sortie analogique
0 … 5 Vdc
CEM
déclaration EU
Communication numérique
RS232 / RS485 (Modbus RTU/ASCII)
Contact sec pour relais min. et max.
Courant alternatif 0.5 A,
24 Vdc un coté sur la terre (alimentation 0 Vdc)
24 Vdc un coté sur la terre (alimentation 0 Vdc)
Raccordement électrique
connecteur RJ-45 8 broches
