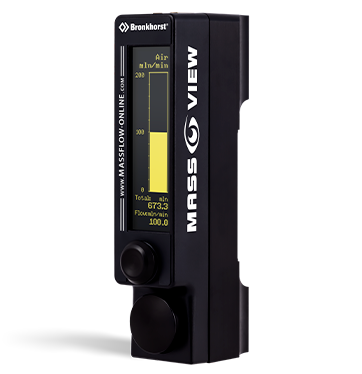

MV-191-He Débitmètre avec afficheur
Débitmètre avec afficheur
- Mesure directe du débit massique thermique
- Grande précision
- Réel calibré sur Hélium He
- Afficheur OLED lumineux avec un grand angle de vue
- Sortie numérique ou analogique ; fonctions d'alarme et de compteur
Multi gases
Gammes pré-installéés
| Gammes | Gammes de débit (basées sur l'air) |
|---|---|
| Gamme 1 | 20 mln/min .. 200 mln/min (SLM) |
| Gamme 2 | 20 mln/min .. 100 mln/min (SLM) |
| Gamme 3 | 20 mln/min .. 50 mln/min (SLM) |
Gaz pré-installés
| Gammes | Gamme min .. Gamme max. |
|---|---|
| He Helium | 20 .. 200 mln/min (SLM) |
Caractéristiques du MV-191-He Débitmètre avec afficheur
- Indication claire:
- de débit réel (bargraphe et valeur)
- unité de débit souhaité
- type of gaz
- totalisation du débit - Afficheur OLED lumineux avec un grand angle de vue
- Sans erreur de parallaxe
- Virtuellement indépendant de la température
et des variations de pression - Faible perte de charge
- Gammes de débit étendues
- Réponse rapide
- Grande précision
- Sortie:
- Analogique (0 .. 5 Vdc)
- Interface RS-232 (avec FLOWBUS)
- interface Modbus-RTU/ASCII - Protection par un mot de passe
- Fonctions alarme et compteur
- Relais
- Multi gamme
- 1 gaz pré-installés
- Etalonnage numérisé
- Logiciel outils gratuit
Livraison
- Débitmètre MASS-VIEW
- Boîte d’emballage
- Manuel d’instruction 9.17.054

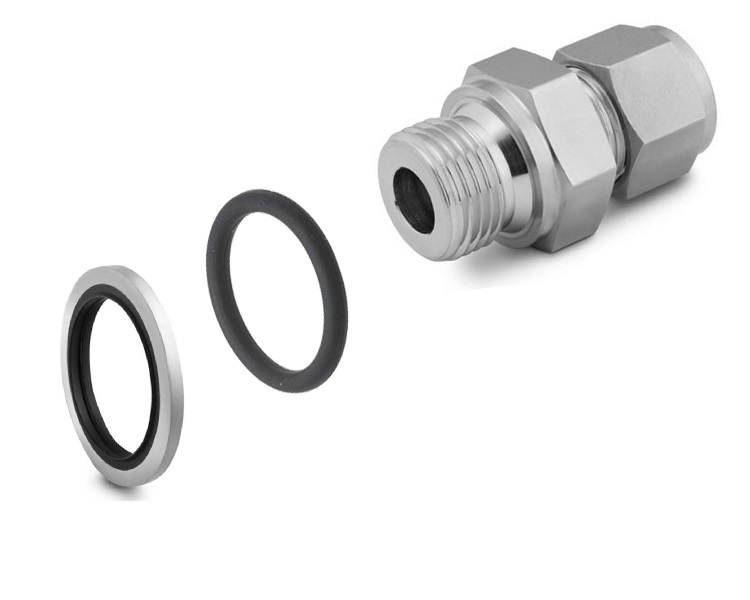

- Les raccords (en option)
- L’alimentation (en option)
- Pack batterie (en option)
Note:
Nos débitmètres massiques sont vendus sans raccords et sans alimentation. Il est possible de commander des accessoires supplémentaires dans l’onglet « produits complémentaires ». Nous disposons également d’autres débitmètres dans des gammes ou unités différentes.
Spécifications techniques
Mesure / Régulation
Gamme de débit
20 mln/min .. 200 mln/min (sccm)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Précision
± 2% de la lecture pour débit > 50% de la capacité maximale
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
Répétabilité
< 0.2% FS typical
Pression fonctionnement instrument
0 .. 10 bar(g) / 0 .. 150 psi(g)
Coefficient de pression
0.2% / bar pour l'Air
Gaz d'étalonnage de référence
Helium He
Rangeabilité
Jusqu'à 1:10
Temps de réponse (capteur)
(t63%) 2 secondes
Température fonctionnement instrument
0 .. 50°C (32 .. 122°F)
Coefficient de température
Zéro: <0.1%PE/°C, Span: <0.2%lecture/°C
Taux de fuite vers l'extérieur
< 1 x 10-9 mbar l/s He
Sensible à la position de montage
< 0.1% FS
Parties mécaniques
Matériau (parties en contact avec le fluide)
Débitmètre: aluminium, Viton® (FPM)
Pression d'épreuve
21 bar (a) / 300 psi (a)
Raccords de process
G 1/4” BSPP femelle
Joints
Viton®, PTFE
Poids
0.7
kg
Indice de protection
IP-40
Propriétés électriques
Alimentation électrique
+15 … 24 Vdc (+/- 10%)
Consommation électrique max.
approx. 135 mA
Sortie analogique
0 .. 5 Vdc
CEM
déclaration EU
Communication numérique
RS232 / RS485 (Modbus-RTU/ASCII)
Contact sec pour relais min. et max.
switching current 0.5 A,
24 Vdc one side grounded (0 Vdc power)
24 Vdc one side grounded (0 Vdc power)
Raccordement électrique
connecteur RJ-45 8 broches
