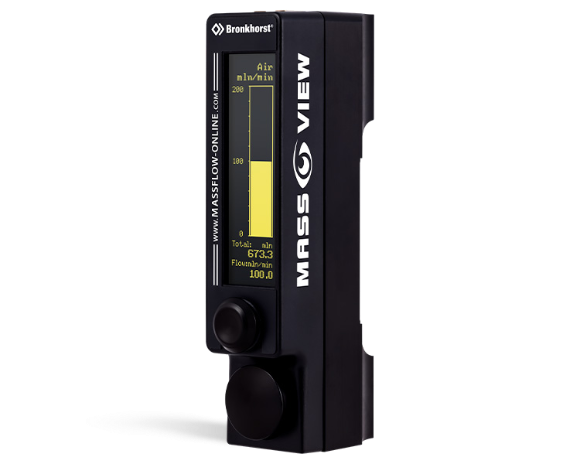

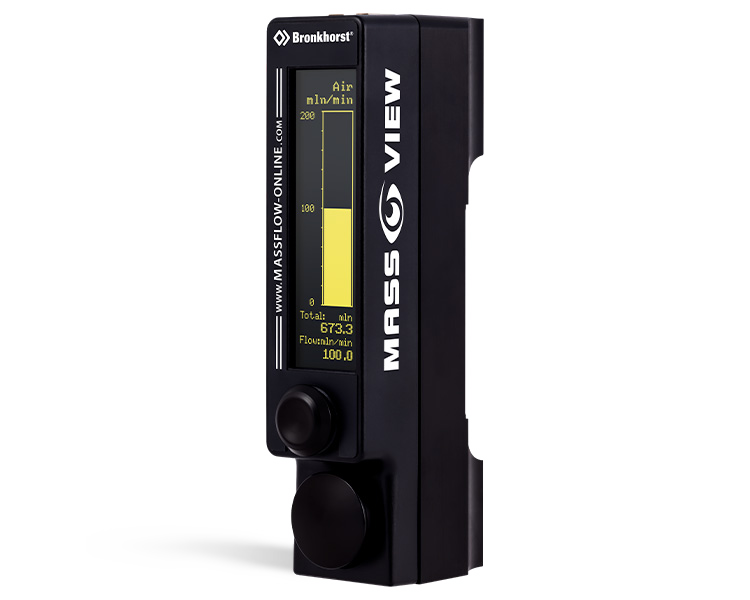

MV-104 Débitmètre avec afficheur
Débitmètre avec afficheur
- Mesure directe du débit massique thermique
- Grande précision
- 10 gaz pré-installés
- Afficheur OLED lumineux avec un grand angle de vue
- Sortie numérique ou analogique ; fonctions d'alarme et de compteur
Multi gases
Gammes pré-installéés
| Gammes | Gammes de débit (basées sur l'air) |
|---|---|
| Gamme 1 | 0.2 ln/min .. 20 ln/min (SLM) |
| Gamme 2 | 0.1 ln/min .. 10 ln/min (SLM) |
| Gamme 3 | 0.05 ln/min .. 5 ln/min (SLM) |
| Gamme 4 | 0.04 ln/min .. 2 ln/min (SLM) |
Gaz pré-installés
| Gaz pré-installés | Gamme min. .. Gamme max. |
|---|---|
| Air, N2, O2, CO2, CO and N2O | 0.04 .. 20 ln/min (SLM) |
| Ar | 0.08 .. 40 ln/min (SLM) |
| CH4, C3H8 and C4H10 | 0.02 .. 10 ln/min (SLM) |
Caractéristiques du MV-104 Débitmètre avec afficheur
- Indication claire:
- de débit réel (bargraphe et valeur)
- unité de débit souhaité
- type of gaz
- totalisation du débit - Afficheur OLED lumineux avec un grand angle de vue
- Sans erreur de parallaxe
- Virtuellement indépendant de la température
et des variations de pression - Faible perte de charge
- Gammes de débit étendues
- Réponse rapide
- Grande précision
- Sortie:
- Analogique (0 .. 5 Vdc)
- Interface RS-232 (avec FLOWBUS)
- interface Modbus-RTU/ASCII - Protection par un mot de passe
- Fonctions alarme et compteur
- Relais
- Multi Gaz / Multi gamme
- 10 gaz pré-installés
- Etalonnage numérisé
- Logiciel outils gratuit
Livraison
- Débitmètre MASS-VIEW
- Boîte d’emballage
- Manuel d’instruction 9.17.054
- Les raccords (en option)
- L’alimentation (en option)
- Pack batterie (en option)
Note:
Nos débitmètres massiques sont vendus sans raccords et sans alimentation. Il est possible de commander des accessoires supplémentaires dans l’onglet « produits complémentaires ». Nous disposons également d’autres débitmètres dans des gammes ou unités différentes.
Spécifications techniques
Mesure / Régulation
Gamme de débit
0.04 .. 20 ln/min (SLM)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Les unités du débit massique ln/min et SLM font références à des conditions normales d'utilisation, C'est-à-dire 0°C (32°F) et 1013 mbar (14.7 psi)
Précision
± 2% de la lecture pour débit > 50% de la capacité maximale
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
± (1% de la lecture + 0.5% pleine échelle (PE)) sur des débits inférieurs.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle
Répétabilité
< 0.2% pleine échelle
Pression fonctionnement instrument
0 .. 10 bar(g) / 0 .. 150 psi(g)
Coefficient de pression
0.2% / bar pour l'Air
Gaz enregistrés
Air, N2, O2, CO2, CO, N2O, Ar, CH4, C3H8 and C4H10
Gaz d'étalonnage de référence
Air, les autres gaz sont convertis en utilisant le modèle de conversion Fluidat® qui introduira un facteur d'erreur supplémentaire
Rangeabilité
Jusqu'à 1:100
Temps de réponse (capteur)
(t63%) 2 secondes
Température fonctionnement instrument
0 .. 50°C (32 .. 122°F)
Coefficient de température
Zéro: <0.1%PE/°C, Span: <0.2%lecture/°C
Taux de fuite vers l'extérieur
< 1 x 10-9 mbar l/s He
Sensible à la position de montage
< 0.1% FS
Parties mécaniques
Matériau (parties en contact avec le fluide)
Débitmètre: aluminium, Viton® (FPM)
Pression d'épreuve
21 bar (a) / 300 psi (a)
Raccords de process
G 1/4” BSPP femelle
Joints
Viton®, PTFE
Poids
0.7
kg
Indice de protection
IP-40
Propriétés électriques
Alimentation électrique
+15 … 24 Vdc (+/- 10%)
Consommation électrique max.
approx. 135 mA
Sortie analogique
0 .. 5 Vdc
CEM
déclaration EU
Communication numérique
RS232 / RS485 (Modbus-RTU/ASCII)
Contact sec pour relais min. et max.
Courant alternatif 0.5 A,
24 Vdc un coté sur la terre (alimentation 0 Vdc)
24 Vdc un coté sur la terre (alimentation 0 Vdc)
Raccordement électrique
connecteur RJ-45 8 broches
Product details
Téléchargements
Brochures
Dimensional drawing
Pressure drop
Stepfile
Applications
Les champs d'application du débitmètre MASS-VIEW® sont multiples:
|
