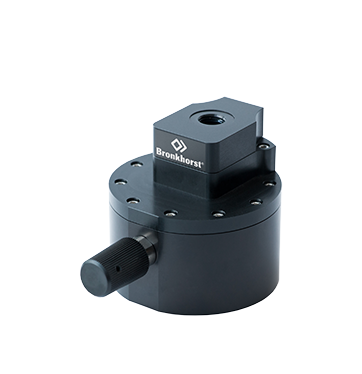

FC-005 Contrôleur à Débit Constant
Vannes de régulation manuelles à pression compensée FC-005
- Débits gaz jusqu'à 50 ln/min
- Débits liquide jusqu'à 1800 ml/min
- Pression de fonctionnemant jusqu'à 10 bar(g)
- Protection (boîtier) IP65
Valve
0 .. 70°C
| Gaz | Gammes de débit |
|---|---|
| Air | 0.02 .. 50 ln/min |
| N2 Nitrogen | 0.02 .. 50 ln/min |
| O2 Oxygen | 0.02 .. 47 ln/min |
| CO Carbon Monoxide | 0.02 .. 50 ln/min |
| Argon | 0.04 .. 42 ln/min |
| CO2 Carbon Dioxide | 0.02 .. 40 ln/min |
| CH4 Methane | 0.01 .. 66 ln/min |
| Gaz | Gammes de débit |
|---|---|
| C3H8 Propane | 0.01 .. 40 ln/min |
| N2O Nitrous Oxide | 0.02 .. 40 ln/min |
| C4H10 Butane | 0.01 .. 34 ln/min |
| Liquide | Gammes de débit |
|---|---|
| Water | 18 .. 1800 ml/min |
Caractéristiques du FC-005 Contrôleur à Débit Constant
- Conception compact
- Boîtier aluminium robuste
- Pas d’alimentation requise
- Vanne étanche
- Le joint torique de la pointe de vanne garantie l’arrêt total du débit sans dommage pour le pointeau
- Le revêtement auto lubrifiant de l’orifice assure une grande longévité à l’instrument.
- Bouton de vanne inclus pour un réglage facile
Livraison
- Contrôleur à Débit Constant
- Boîte d’emballage
- FLOW-CONTROL brochure
- Les raccords (en option)
Spécifications techniques
Mesure / Régulation
Température
0 .. 70°C / 32 .. 158°F
Pression fonctionnement instrument
0 .. 10 bar(g) / 0 .. 150 psi(g)
Rangeabilité
up to 1:100
Sensibilité à la pression
Moins que 0,5-1% Rd/bar
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle.
Les spécifications techniques sont basées sur l'Air au maximum de la pleine échelle.

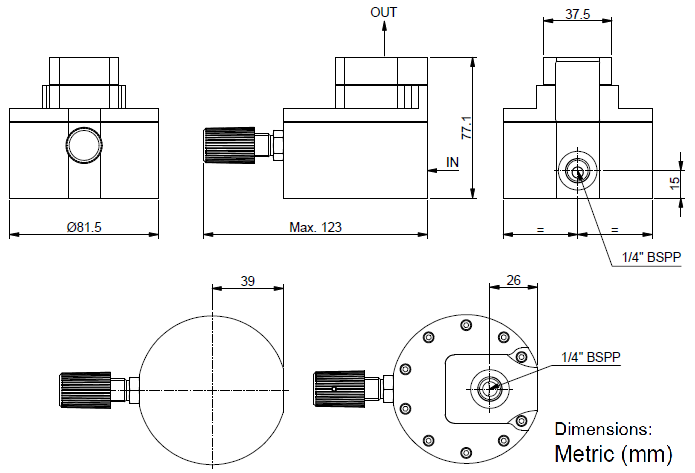

Parties mécaniques
Matériau (parties en contact avec le fluide)
Débitmètre: aluminium, Viton® (FPM)
Vanne à aiguille: Fluorosint®, Laiton, Buna N
Membrane: nitrile en fibre renforcée.
Vanne à aiguille: Fluorosint®, Laiton, Buna N
Membrane: nitrile en fibre renforcée.
Pression d'épreuve
21 bar(a) / 300 psi(a)
ΔP min.
1 bar(d)
ΔP max.
7 bar(d)
Raccords de process
G 1/4" BSPP femelle
Fermeture
Dans le sens horaire
Indice de protection
IP65
Propriétés électriques
Product details
Téléchargements
Brochures
Stepfile
Applications
Les champs d'application du régulateur FLOW-CONTROL sont multiples:
- Contrôleur à Débit Constant des gaz
- Contrôleur à Débit Constant des liquides
- Contrôle de procédé
- Échantillonnage gaz/liquide
- Inertage
- Régulateur de pression de gaz et de liquide
- Maintien du débit constant
