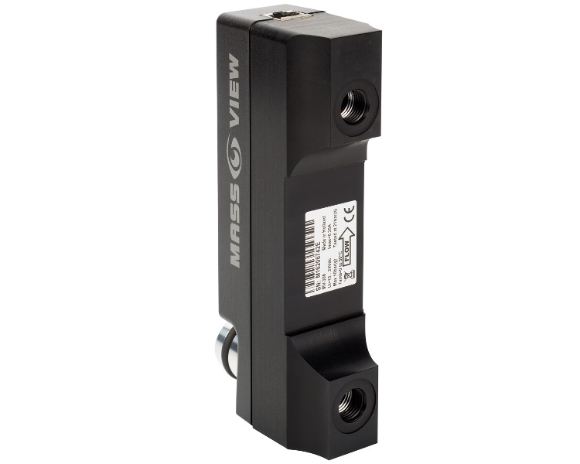

MV-392-He Massendurchflussregler
Massendurchflussregler für Gase mit integrierter Anzeige
- Direkte thermische Massendurchflussmessung
- Hohe Genauigkeit
- Aktuell kalibriert auf Helium He
- Helles, grafisches OLED-Display
- Digitaler oder analoger Ausgang; Alarm- und Zählfunktionen
- Hochpräzises Nadelventil
Mehrere Gase
Valve
Vorinstallierte Bereich
| Bereich | Flowbereich (relative Luft) |
|---|---|
| Bereich 1 | 50 mln/min .. 2000 mln/min (sccm) |
| Bereich 2 | 50 mln/min .. 1000 mln/min (sccm) |
| Bereich 3 | 50 mln/min .. 500 mln/min (sccm) |
| Bereich 4 | 50 mln/min .. 200 mln/min (sccm) |
Vorinstallierte Gase
| Gase | Flowbereich |
|---|---|
| He Helium | 50 .. 2000 mln/min (sccm) |
Eigenschaften von MV-392-He Massendurchflussregler
- Klare Anzeige von:
- tatsächlicher Durchflussrate (Balkendiagramm und Wert)
- gewünschten Flusseinheiten
- Gasart
- totalisierter Durchfluss - Helles, weitwinkliges OLED-Display
- Frei von Parallaxenfehler
- Hochpräzises Nadelventil
- Nahezu unabhängig von Temperatur- und
Druckschwankungen - Niedriger Druckabfall
- Weite Durchflussbereiche
- Schnelle Reaktion
- Hohe Genauigkeit
- Elektronischer Ausgang:
- Analog (0 … 5 Vdc)
- RS-232-Schnittstelle (mit FLOWBUS)
- Modbus-RTU/ASCII-Schnittstelle - Konfigurierbarer Passwortschutz
- Alarm- und Zählfunktionen
- Relais
- Multi Gas / Multi Range
- Aktuell kalibriert auf Helium He
- Digital kalibriert
- Kostenlose Software-Tools
Lieferumfang
- MASS-VIEW Massendurchflussregler
- Verpackungskarton
- 9.17.054 Kurzanleitung
- (optional) Anschlüsse
- (optional) Stromversorgung
- (optional) Akkupack
Bitte beachten Sie:
Unsere Massendurchflussmesser werden ohne Anschlüsse und ohne Stromversorgung verkauft, bitte verwenden Sie die Registerkarte 'Zubehör', um zusätzliches Zubehör zu bestellen. Für Ihre Bequemlichkeit haben wir auch unsere Durchflussbereiche in anderen Flusseinheiten.
Technische Spezifikationen
Mess- / Regelungssystem
Durchflussbereich
50 mln/min .. 2000 mln/min (sccm)
Massenstromeinheiten ln/min und SLM beziehen sich auf die normalen Betriebsbedingungen, d.h. 0°C (32°F) und 1013 mbar (14,7 psi)
Massenstromeinheiten ln/min und SLM beziehen sich auf die normalen Betriebsbedingungen, d.h. 0°C (32°F) und 1013 mbar (14,7 psi)
Genauigkeit
± 2% RD für Fluss > 50% der maximalen Kapazität
± (1% RD + 0.5% FS) bei niedrigeren Flüssen
Technische Spezifikationen basieren auf Luft bei maximalem FS
± (1% RD + 0.5% FS) bei niedrigeren Flüssen
Technische Spezifikationen basieren auf Luft bei maximalem FS
Wiederholgenauigkeit
< 0.2% FS typisch
Betriebsdruck
0 … 10 bar(g) / 0 … 150 psi(g)
Druckkoeffizient
0.2% / bar typisch bei Luft
Standardkalibrierungsgas
Helium He
Bereich
bis zu 1:20
Reaktionszeit (Sensor)
(t63%) 2 Sekunden
Betriebstemperatur
0 … 50 °C (32 … 122°F)
Temperaturkoeffizient
Null: <0,1%FS/°C, Spanne: <0,2%RD/°C
Dichtigkeitsprüfung, außen
tested < 2 x 10-9 mbar l/s He
Haltungssensitivität
< 0,1 % FS
Mechanische Teile
Material (benetzte Teile)
Messgerät: Aluminium, Viton® (FPM)
Nadelventil: Fluorisint, Messing, Buna N
Nadelventil: Fluorisint, Messing, Buna N
Prozessanschlüsse
G 1/4" BSPP female
(compression fittings optional)
(compression fittings optional)
Dichtungen
Viton®, PTFE
Gewicht
0.7
kg
Schutzklasse
IP40
Elektrische Eigenschaften
Stromversorgung
+15 … 24 Vdc (+/- 10%)
Max. Leistungsaufnahme
approx. 135 mA
Ausgang
0 .. 5 Vdc
EMC
EU-Erklärung
Digitale Kommunikation
RS232 / RS485 (Modbus-RTU/ASCII)
Min. und max. Relaiskontakte
Schaltstrom 0.5 A, 24 Vdc
eine Seite geerdet (0 Vdc Strom)
eine Seite geerdet (0 Vdc Strom)
Elektrischer Anschluss
8-polige RJ-45-Modularbuchse
Product details
Downloads
Brochure & Certificate
Dimensional drawing
Stepfile
Anwendungen
Die Anwendungsbereiche für MASS-VIEW® Massendurchflussmesser sind vielfältig:
|
Häufig gestellte Fragen
- Menu options on display
- What is the difference between MASS-VIEW and a VA-meter?
- How to change the flow unit of a mass flow meter (MASS-VIEW)?
- Calibration Interval
- How to connect 4 MASS-VIEW's to a RS-485 bus system Modbus
- How to connect several MASS-VIEWs (5, 6, 7) to a RS-485 bus system?
- Which flow units are available to select?
- Alarm settings | What kind of relay is used on Pin 3 and 5?
- Accuracy & Repeatability Flow meters
- Accuracy: % Full Scale vs. % Reading
More questions on our FAQ page
