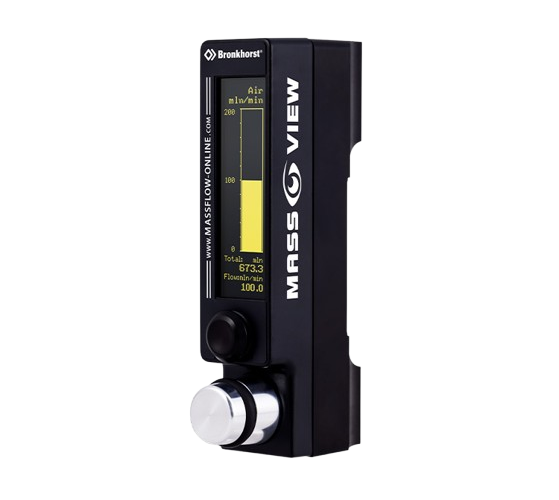

MV-301 Massendurchflussregler
Massendurchflussregler für Gase mit integrierter Anzeige
- Direkte thermische Massendurchflussmessung
- Hohe Genauigkeit
- 4 vorinstallierte Gase
- Helles, grafisches OLED-Display
- Digitaler oder analoger Ausgang; Alarm- und Zählfunktionen
- Hochpräzises Nadelventil
Mehrere Gase
Valve
Vorinstallierte Bereich
| Bereich | Flowbereich (relative Luft) |
|---|---|
| Bereich 1 | 10 mln/min .. 200 mln/min (sccm) |
| Bereich 2 | 10 mln/min .. 100 mln/min (sccm) |
| Bereich 3 | 10 mln/min .. 50 mln/min (sccm) |
Vorinstallierte Gase
| Gase | Flowbereich |
|---|---|
| Air, N2, O2 and CO | 10 .. 200 mln/min (sccm) |
Eigenschaften von MV-301 Massendurchflussregler
- Klare Anzeige von:
- tatsächlicher Durchflussrate (Balkendiagramm und Wert)
- gewünschten Flusseinheiten
- Gasart
- totalisierter Durchfluss - Helles, weitwinkliges OLED-Display
- Frei von Parallaxenfehler
- Hochpräzises Nadelventil
- Nahezu unabhängig von Temperatur- und
Druckschwankungen - Niedriger Druckabfall
- Weite Durchflussbereiche
- Schnelle Reaktion
- Hohe Genauigkeit
- Elektronischer Ausgang:
- Analog (0 … 5 Vdc)
- RS-232-Schnittstelle (mit FLOWBUS)
- Modbus-RTU/ASCII-Schnittstelle - Konfigurierbarer Passwortschutz
- Alarm- und Zählfunktionen
- Relais
- Multi Gas / Multi Range
- 4 vorinstallierte Gase
- Digital kalibriert
- Kostenlose Software-Tools
Lieferumfang
- MASS-VIEW Massendurchflussregler
- Verpackungskarton
- 9.17.054 Kurzanleitung
- (optional) Anschlüsse
- (optional) Stromversorgung
- (optional) Akkupack
Bitte beachten Sie:
Unsere Massendurchflussmesser werden ohne Anschlüsse und ohne Stromversorgung verkauft, bitte verwenden Sie die Registerkarte 'Zubehör', um zusätzliches Zubehör zu bestellen. Für Ihre Bequemlichkeit haben wir auch unsere Durchflussbereiche in anderen Flusseinheiten.
Technische Spezifikationen
Mess- / Regelungssystem
Durchflussbereich
10 mln/min .. 200 mln/min (sccm)
Massenstromeinheiten ln/min und SLM beziehen sich auf normale Betriebsbedingungen, d.h. 0°C (32°F) und 1013 mbar (14,7 psi)
Massenstromeinheiten ln/min und SLM beziehen sich auf normale Betriebsbedingungen, d.h. 0°C (32°F) und 1013 mbar (14,7 psi)
Genauigkeit
± 2% RD für Fluss > 50% der maximalen Kapazität
± (1% RD + 0.5% FS) bei niedrigeren Flüssen
Technische Spezifikationen basieren auf Luft bei maximalem FS
± (1% RD + 0.5% FS) bei niedrigeren Flüssen
Technische Spezifikationen basieren auf Luft bei maximalem FS
Wiederholgenauigkeit
< 0.2% FS typisch
Betriebsdruck
0 … 10 bar(g) / 0 … 150 psi(g)
Druckkoeffizient
0.2% / bar typisch bei Luft
Vorinstallierte Gase
Air, N2, O2, CO
Standardkalibrierungsgas
Luft, andere Gase werden mit unserem Fluidat®-Umwandlungsmodell umgerechnet, was zusätzliche Ungenauigkeiten einführen kann
Bereich
bis zu 1:20
Reaktionszeit (Sensor)
(t63%) 2 Sekunden
Betriebstemperatur
0 … 50 °C (32 … 122°F)
Temperaturkoeffizient
Null: <0,1%FS/°C, Spanne: <0,2%RD/°C
Dichtigkeitsprüfung, außen
tested < 2 x 10-9 mbar l/s He
Haltungssensitivität
< 0,1 % FS
Mechanische Teile
Material (benetzte Teile)
Messgerät: Aluminium, Viton® (FPM)
Nadelventil: Fluorisint, Messing, Buna N
Nadelventil: Fluorisint, Messing, Buna N
Prozessanschlüsse
G 1/4" BSPP female
(compression fittings optional)
(compression fittings optional)
Dichtungen
Viton®, PTFE
Gewicht
0.7
kg
Schutzklasse
IP40
Elektrische Eigenschaften
Stromversorgung
+15 … 24 Vdc (+/- 10%)
Max. Leistungsaufnahme
approx. 135 mA
Ausgang
0 .. 5 Vdc
EMC
EU-Erklärung
Digitale Kommunikation
RS232 / RS485 (Modbus-RTU/ASCII)
Min. und max. Relaiskontakte
Schaltstrom 0.5 A, 24 Vdc
eine Seite geerdet (0 Vdc Strom)
eine Seite geerdet (0 Vdc Strom)
Elektrischer Anschluss
8-polige RJ-45-Modularbuchse
