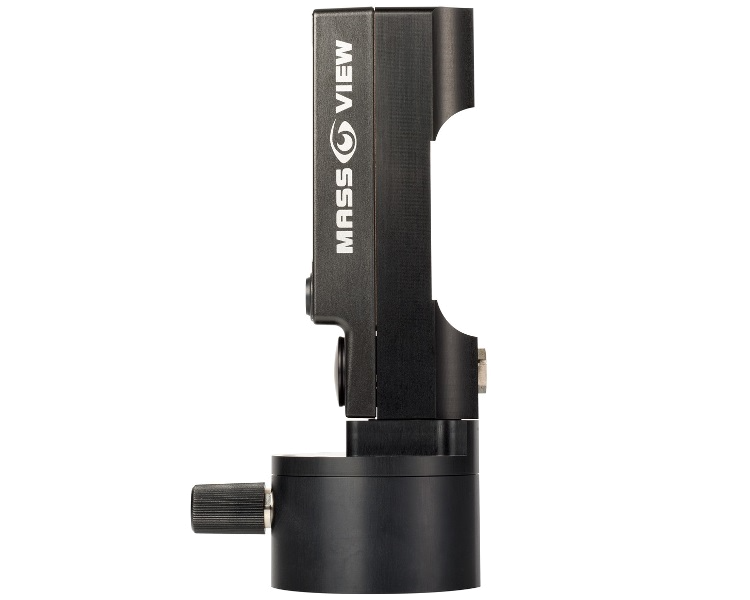

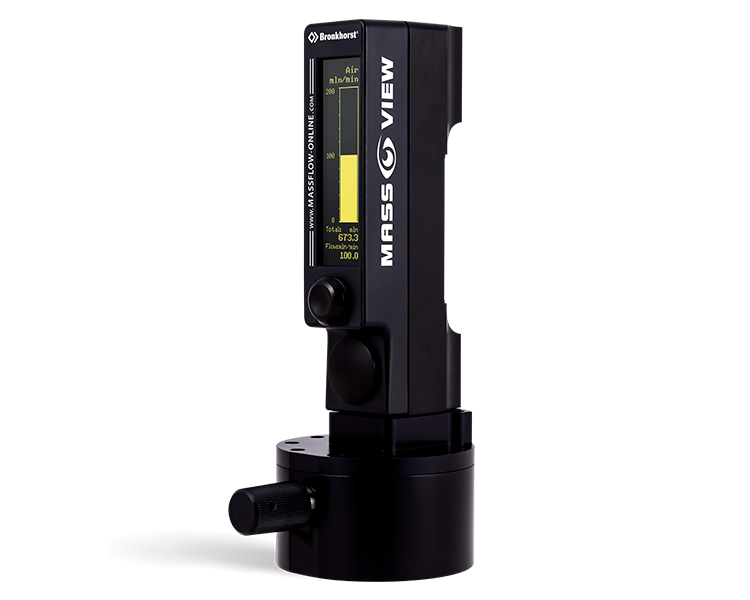

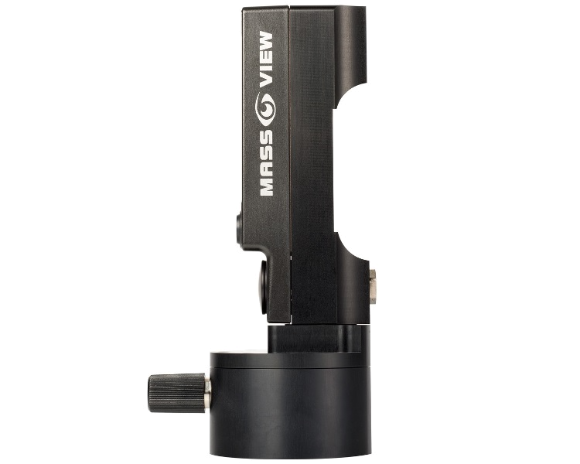

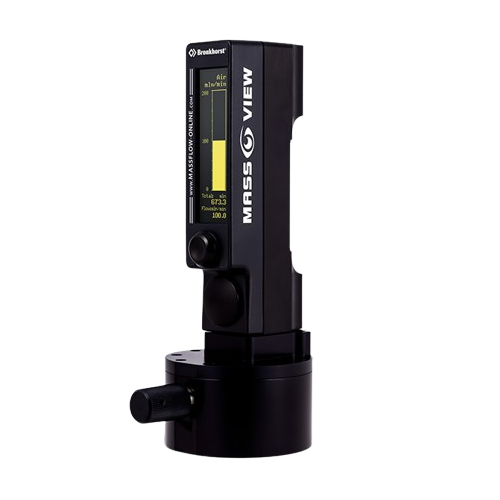

MV-401 Massendurchflussregler mit Druckausgleich
Massendurchflussregler für Gase mit Druckkompensation und integrierter Anzeige
- Direkte thermische Massenflussmessung
- Hohe Genauigkeit
- 4 vorinstallierte Gase
- Helles, grafisches OLED-Display
- Digitaler oder analoger Ausgang; Alarm- und Zählfunktionen
- Hochpräzises Nadelventil mit Druckkompensation
Valve
0 .. 50°C
Vorinstallierte Bereich
| Flowbereich | Flowbereich (relative Luft) |
|---|---|
| Bereich 1 | 20 mln/min .. 200 mln/min (sccm) |
| Bereich 2 | 20 mln/min .. 100 mln/min (sccm) |
| Bereich 3 | 20 mln/min .. 50 mln/min (sccm) |
Vorinstallierte Gase
| Gase | Flowbereich |
|---|---|
| Air, N2, O2 and CO | 20 .. 200 mln/min (sccm) |
Eigenschaften von MV-401 Massendurchflussregler mit Druckausgleich
- Klare Anzeige von:
- aktuelle Durchflussrate (Balkendiagramm und Wert)
- gewünschte Durchflusseinheiten
- Art des Gases
- totalisierter Durchfluss - Helles, weitwinkliges OLED-Display
- Frei von Parallaxenfehler
- Nahezu unabhängig von Temperatur- und
Druckschwankungen - Niedriger Druckabfall
- Weite Durchflussbereiche
- Schnelle Reaktion
- Hohe Genauigkeit
- Elektronischer Ausgang:
- Analog (0 .. 5 Vdc)
- RS-232-Schnittstelle (mit FLOWBUS)
- Modbus-RTU/ASCII-Schnittstelle - Konfigurierbarer Passwortschutz
- Alarm- und Zählfunktionen
- Relais
- Multi-Gas / Multi-Range
- 4 vorinstallierte Gase
- Membranbetriebenes Ventil
- Hochauflösendes Nadelventil
- Digital kalibriert
- Kostenlose Software-Tools
Lieferumfang
- MASS-VIEW Durchflussregler
- Verpackungskarton
- 9.17.054 Kurzanleitung
- (optional) Anschlüsse
- (optional) Stromversorgung
- (optional) Battery Pack
Technische Spezifikationen
Mess- / Regelungssystem
Durchflussbereich
20 mln/min .. 200 mln/min (sccm)
Massenflusseinheiten ln/min und SLM beziehen sich auf die normalen Betriebsbedingungen, d.h. 0°C (32°F) und 1013 mbar (14,7 psi)
Massenflusseinheiten ln/min und SLM beziehen sich auf die normalen Betriebsbedingungen, d.h. 0°C (32°F) und 1013 mbar (14,7 psi)
Genauigkeit
± 2% RD für Fluss > 50% der maximalen Kapazität
± (1% RD + 0.5% FS) bei niedrigeren Flüssen
Technische Spezifikationen basieren auf Luft bei maximalem FS
± (1% RD + 0.5% FS) bei niedrigeren Flüssen
Technische Spezifikationen basieren auf Luft bei maximalem FS
Wiederholgenauigkeit
< 0.2% FS typisch
Turndown-Bereich
bis zu 1:100
Temperaturbereich
0 … 50 (32 … 122°F)
Betriebsdruck
0 … 10 bar(g) / 0 … 150 psi(g)
Druckkoeffizient
0.2% / bar typisch bei Luft
Vorinstallierte Gase
Air, N2, O2, CO
Standardkalibrierungsgas
Luft, andere Gase werden mit unserem Fluidat®-Umwandlungsmodell umgerechnet, was zusätzliche Ungenauigkeiten einführen kann
Bereich
bis zu 1:100
Reaktionszeit (Sensor)
(t63%) 2 Sekunden
Temperaturkoeffizient
Null: <0,1%FS/°C, Spanne: <0,2%RD/°C
Dichtigkeitsprüfung, außen
tested < 2 x 10-9 mbar l/s
Haltungssensitivität
< 0,1 % FS
Mechanische Teile
Material (benetzte Teile)
Messgerät: Aluminium, Viton (FPM)
Nadelventil: Fluorosint, Messing, Buna N
Controller: Membran aus nitrilfaserverstärktem Gummi
Nadelventil: Fluorosint, Messing, Buna N
Controller: Membran aus nitrilfaserverstärktem Gummi
Prüfdruck
21 bar(a) / 300 psi(a)
Min. ΔP
1 bar(d)
Max. ΔP
7 bar (d)
Prozessanschlüsse
G 1/4" BSPP female
(compression fittings optional)
(compression fittings optional)
Dichtungen
Viton®, PTFE, Fluorosint®, Buna N;
Controller membrane: fiber-reinforced nitrile
Controller membrane: fiber-reinforced nitrile
Gewicht
1,4 kg
Schutzklasse
IP40
Regelgenauigkeit
< 0,5-1% Rd/bar
Elektrische Eigenschaften
Stromversorgung
+15 … 24 Vdc (+/- 10%)
Max. Leistungsaufnahme
approx 135 mA
Analogausgang
0 … 5 Vdc
EMC
EU-Erklärung
Digitale Kommunikation
RS232 / RS485 (Modbus RTU/ASCII)
Min. und max. Relaiskontakte
Schaltstrom 0.5 A, 24 Vdc
eine Seite geerdet (0 Vdc Strom)
eine Seite geerdet (0 Vdc Strom)
Elektrischer Anschluss
8-polige RJ-45-Modularbuchse
Product details
Downloads
Brochure & Certificate
Dimensional drawing
Stepfile
Anwendungen
Die Anwendungsbereiche für MASS-VIEW® Massendurchflussmesser sind vielfältig:
|
