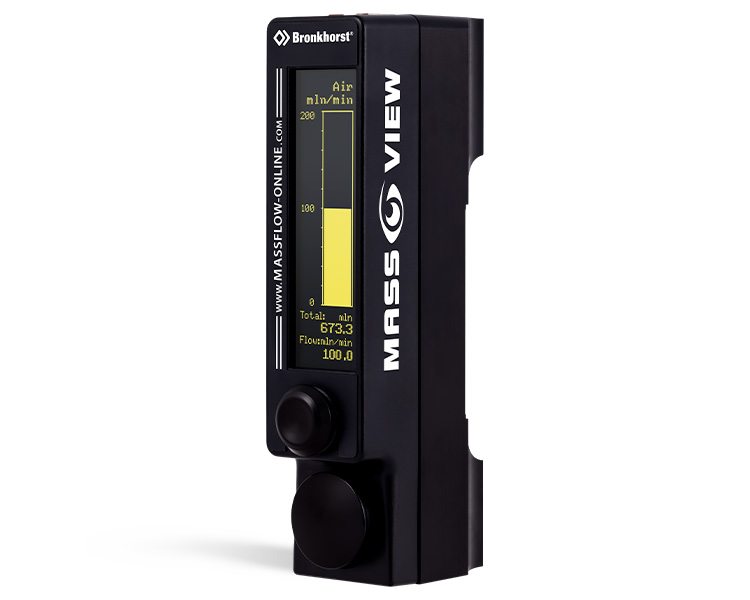

MV-196-H2 Mass flow meter

Mass Flow Meter for gases with integrated display

  • Direct thermal mass flow measurement
  • High accuracy
  • Actual calibrated on Hydrogen H2
  • Bright, graphical OLED display
  • Digital or analog output; alarm and counter functions
Multi gases

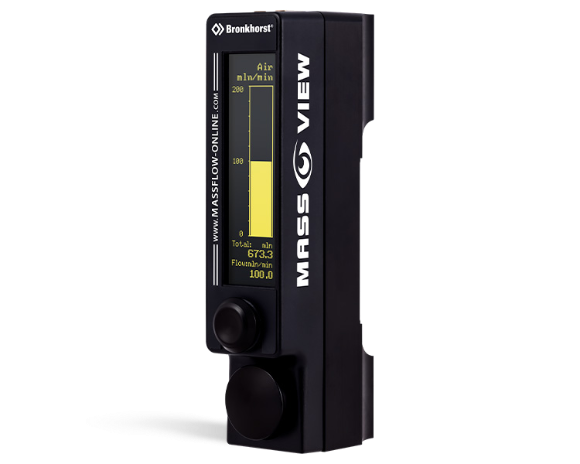

MV-196-H2 Mass flow meter
MV-196-H2 Mass flow meter
MV-196-H2 Mass flow meter
MV-196-H2 Mass flow meter

MV-196-H2 Mass flow meter

Mass Flow Meter for gases with integrated display

  • Direct thermal mass flow measurement
  • High accuracy
  • Actual calibrated on Hydrogen H2
  • Bright, graphical OLED display
  • Digital or analog output; alarm and counter functions
Online-Preis ab:
$771,75
Begrenzter Bestand verfügbar | 1 Stücke
Bestellen Sie jetzt, um Enttäuschungen zu vermeiden
Sie können Ihre Bestellung fortsetzen, aber die gewünschte Menge ist nicht vorrätig, das sind 1 Stück. Die neue Lieferzeit wird bei der Bestellung angegeben.
Es sind nur noch 1 Produkte auf Lager. Bitte passen Sie die Menge an, wenn Sie mit Ihrer Bestellung fortfahren möchten

Mengenrabatte auf den Preis

Menge
6+
10+
20+
50+
Rabatt
2,5%
5%
7,5%
10%
Preis
€752,46
€733,16
€713,87
€694,58

Vorinstallierte Bereich

BereichFlowbereich (relative Luft)
Bereich 1
1 ln/min .. 100 ln/min (SLM)
Bereich 2
0.5 ln/min .. 50 ln/min (SLM)
Bereich 3
0.2 ln/min .. 20 ln/min (SLM)
Bereich 40.2 ln/min .. 10 ln/min (SLM)

Vorinstallierte Gase

Gase
Flowbereich
Wasserstoff H2
0.2 .. 100 ln/min (SLM)

Eigenschaften von MV-196-H2 Mass flow meter

  • Klare Anzeige von:
    - tatsächlicher Durchflussrate (Balkendiagramm und Wert)
    - gewünschten Flusseinheiten
    - Gasart
    - totalisierter Durchfluss
  • Helles, weitwinkliges OLED-Display
  • Frei von Parallaxenfehler
  • Nahezu unabhängig von Temperatur- und
    Druckschwankungen
  • Niedriger Druckabfall
  • Weite Durchflussbereiche
  • Schnelle Reaktion
  • Hohe Genauigkeit
  • Elektronischer Ausgang:
    - Analog (0 … 5 Vdc)
    - RS-232-Schnittstelle (mit FLOWBUS)
    - Modbus-RTU/ASCII-Schnittstelle
  • Konfigurierbarer Passwortschutz
  • Alarm- und Zählfunktionen
  • Relais
  • Multi Gas / Multi Range
  • Aktuell kalibriert auf Wasserstoff
  • Digital kalibriert
  • Kostenlose Software-Tools

Lieferumfang

  • MASS-VIEW Durchflussmesser
  • Verpackungskarton
  • 9.17.054 Kurzanleitung
  • (optional) Anschlüsse
  • (optional) Stromversorgung
  • (optional) Akkupack

Bitte beachten Sie:
Unsere Massendurchflussmesser werden ohne Anschlüsse und ohne Stromversorgung verkauft, bitte verwenden Sie die Registerkarte 'Ergänzende Produkte', um zusätzliches Zubehör zu bestellen. Für Ihre Bequemlichkeit haben wir auch unsere Durchflussbereiche in anderen Flusseinheiten.

Technische Spezifikationen

Mess- / Regelungssystem

Durchflussbereich
0,2 ln/min .. 100 ln/min (SLM)
Massenstromeinheiten ln/min und SLM beziehen sich auf die normalen Betriebsbedingungen, d.h. 0°C (32°F) und 1013 mbar (14,7 psi)
Genauigkeit
± 2% RD für Fluss > 50% der maximalen Kapazität
± (1% RD + 0.5% FS) bei niedrigeren Flüssen
Technische Spezifikationen basieren auf Luft bei maximalem FS
Wiederholgenauigkeit
< 0.2% FS typisch
Betriebsdruck
0 .. 10 bar(g) / 0 .. 150 psi(g)
Druckkoeffizient
0.2% / bar typisch bei Luft
Standardkalibrierungsgas
H2 Hydrogen
Bereich
bis zu 1:100
Reaktionszeit (Sensor)
(t63%) 2 Sekunden
Betriebstemperatur
0 .. 50°C (32 .. 122°F)
Temperaturkoeffizient
Null: <0,1%FS/°C, Spanne: <0,2%RD/°C
Dichtigkeitsprüfung, außen
< 1 x 10-9 mbar l/s He
Haltungssensitivität
< 0.1% FS

Mechanische Teile

Material (benetzte Teile)
Messgerät: Aluminium, Viton® (FPM)
Prüfdruck
21 bar (a) / 300 psi (a)
Prozessanschlüsse
G 1/4" BSPP female
(compression fittings optional)
Dichtungen
Viton®, PTFE
Gewicht
0.7 kg
Schutzklasse
IP-40

Elektrische Eigenschaften

Stromversorgung
+15 … 24 Vdc (+/- 10%)
Max. Leistungsaufnahme
approx. 135 mA
Analogausgang
0 .. 5 Vdc
EMC
EU-Erklärung
Digitale Kommunikation
RS232 / RS485 (Modbus-RTU/ASCII)
Min. und max. Relaiskontakte
Schaltstrom 0.5 A, 24 Vdc
eine Seite geerdet (0 Vdc Strom)
Elektrischer Anschluss
8-polige RJ-45-Modularbuchse

Product details

Hook-up diagram
Hook-up diagram
Pressure drop MV-196-H2 for H2
Pressure drop MV-196-H2 for H2
Dimensions MV-1XX and MV-3XX
Dimensions MV-1XX and MV-3XX

Downloads

Brochure & Certificate

Manuals

Hook-up diagrams

Dimensional drawing

Stepfile

Anwendungen

Die Anwendungsbereiche für MASS-VIEW® Massendurchflussmesser sind vielfältig:
  • Brennersteuerung (Ofenbau)
  • Schweißen (Überwachung von Schweißgasen)
  • Leckmessungen (Qualität, Umwelt)
  • Beschichtung (Gerätebau)
  • Regelung von Gasatmosphären (Biotechnologie)
  • Messungen des Gasverbrauchs (Krankenhäuser)
  • Testgeräte (Produktionswartung)
  • Lokale Vorbereitung einer Gasmischung
  • Durchflussüberwachung (Labore)
  • Schneiden (Stahlbleche)
  • Kostenstellenabrechnung
  • Analytische Geräte
  • Begasung / Sparging (Lebensmittelprodukte, Eiscreme / Speiseöle
  • Blanketing (Lebensmittel)
  • Fermentation (Lebensmittel, Biotechnologie, Pharma)
