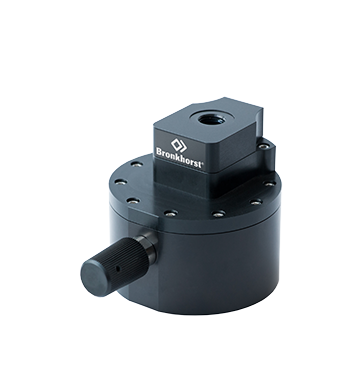

FC-002 Konstantdurchflussreler
- Gasdurchfluss bis zu 7 ln/min
- Flüssigkeitsdurchfluss bis zu 400 ml/min
- Betriebsdruck bis zu 10 bar(g)
- Schutzart IP65 gegen Eindringen
Valve
0 .. 70°C
| Gas | Kapazität |
|---|---|
| Luft | 0,02 .. 7 ln/min |
| N2 Stickstoff | 0,02 .. 7 ln/min |
| O2 Sauerstoff | 0,02 .. 6,5 ln/min |
| CO Kohlenmonoxid | 0,02 .. 7 ln/min |
| Argon | 0,04 .. 5,5 ln/min |
| CO2 Kohlendioxid | 0,02 .. 5,5 ln/min |
| CH4 Methan | 0,01 .. 9 ln/min |
| Gas | Kapazität |
|---|---|
| C3H8 Propan | 0,01 .. 5,5 ln/min |
| N2O Distickstoffmonoxid | 0,02 .. 5,5 ln/min |
| C4H10 Butan | 0,01 .. 4,5 ln/min |
| Flüssigkeit | Kapazität |
|---|---|
| Wasser | 4 .. 400 ml/min |
Eigenschaften von FC-002 Konstantdurchflussreler
- Kompaktes Design
- Robustes Aluminiumgehäuse
- Keine Stromversorgung erforderlich
- Dichtes Ventil
- O-Ring am Ventilstift garantiert sicheres Schließen ohne Schaftbeschädigung
- Selbstschmierende Düsenfutter gewährleisten eine lange Lebensdauer
- Ventilknopf für einfache Einstellung enthalten
Lieferumfang
- Konstantdurchflussregler
- Verpackungskasten
- FLOW-CONTROL Prospekt
- (optional) Anschlüsse
Technische Spezifikationen
Mess- / Regelungssystem
Durchflussbereich
basierend auf Luft 0.02 .. 7 ln/min
basierend auf Wasser 4 .. 400 ml/min
basierend auf Wasser 4 .. 400 ml/min
Temperaturbereich
0 .. 70°C / 32 .. 158°F
Betriebsdruck
0 .. 10 bar(g) / 0 .. 150 psi(g)
Bereich
up to 1:100
Drucksensitivität
Weniger als 0,5-1% Rd/bar
Technische Spezifikationen basieren auf Luft bei maximaler FS
Technische Spezifikationen basieren auf Luft bei maximaler FS
Mechanische Teile
Material (benetzte Teile)
Gehäuse: Aluminium, Viton® (FPM), Edelstahl
Nadelventil: Messing, SS316, Fluorisint®, Bruna N
Membran: Faser-verstärktes Nitril
Nadelventil: Messing, SS316, Fluorisint®, Bruna N
Membran: Faser-verstärktes Nitril
Prüfdruck
21 bar(a) / 300 psi(a)
Min. ΔP
1 bar(d)
Max. ΔP
7 bar(d)
Prozessanschlüsse
G 1/4" BSPP weiblich
Abschluss
Im Uhrzeigersinn
Schutzklasse
IP65
Elektrische Eigenschaften
Product details
Downloads
Brochures
Stepfile
Anwendungen
Die Anwendungsbereiche für FLOW-CONTROL sind vielfältig:
- Konstante Durchflussregelung von Gasen
- Konstante Durchflussregelung von Flüssigkeiten
- Prozesssteuerung
- Gas-/Flüssigkeitsprobenahme
- Inertgas-/Flüssigkeitsabdeckung
- Druckregler für Gas und Flüssigkeiten
- Aufrechterhaltung einer konstanten Durchflussrate
