MVM-250-PA Magnetischer Durchflussmesser
MVM-250-PA
Niederfluss-Magnetisch-Induktive Durchflussmesser für wasserähnliche Flüssigkeiten
- Kompaktes, wetterfestes (IP65) Design
- Keine beweglichen Teile (kein mechanischer Verschleiß)
- Störungsfreier Betrieb
- Unabhängigkeit von Zu- und Ablaufrohrleitungen
- Schnelle Reaktion
- Freier Rohrquerschnitt: niedriger ΔP, unempfindlich gegen Verschmutzung
Wasserähnliche Flüssigkeiten
Frequenz und analog 4..20mA
Durchflussbereiche

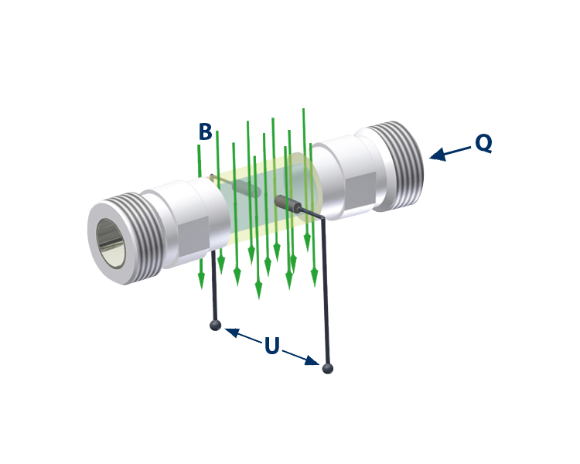

Dieser magnetische Durchflussmesser eignet sich zur Messung von Durchflüssen von Wasser und anderen leitfähigen Flüssigkeiten in einem Durchflussbereich von 5 .. 250 l/min.
| Modell | Min | Max | Signalbeginn |
|---|---|---|---|
| MVM-250-PA | 5 l/min | 250 l/min | ~ 5 l/min |
Lieferumfang
- Magnetischer Durchflussmesser
- Kalibrierungszertifikat
- Verpackungskarton
- MAG-VIEW Handbuch
- (optional) Instrumentenkabel
Eigenschaften von MVM-250-PA Magnetischer Durchflussmesser
- Macht Flüssigkeitsströme sichtbar durch
- Blinkende LED (rot/grün)
- Frequenzausgang und Analogausgang (4..20 mA)
- Kein mechanischer Verschleiß
- Keine beweglichen Teile
- Einfache Montage und Bedienung
- Montage in jeder Position
- Freier Rohrquerschnitt
- Kein zusätzlicher Druckabfall
- Schnelle Reaktion (<500 ms)
- Unempfindlich gegenüber verunreinigten Flüssigkeiten
- Ideale Lösung für störungsfreien Betrieb in Kombination mit einem langen Lebenszyklus
- Kann in Bereichen eingesetzt werden, in denen Durchflusssensoren mit beweglichen Teilen nicht anwendbar sind
- Die große Unabhängigkeit vom Ein- und Auslassrohr bietet den Vorteil, dass sie in kompakten Maschinen mit beengten Platzverhältnissen installiert werden können
Technische Spezifikationen
Mess- / Regelungssystem
Durchflussbereich
5..
250
l/min
Genauigkeit
±(1.5 % of reading + 0.3 % of range)
Wiederholgenauigkeit
1%
Druckstufe
PN 16
Nennweite
DN 20
Durchfluss- / Alarmanzeige
Grüne LED: Durchflussproportionales Blinken
Signaloutput ab
~
4
l/min
Medium
Wasser und andere leitfähige Flüssigkeiten
(minimale Leitfähigkeit von 50 μS/cm)
(minimale Leitfähigkeit von 50 μS/cm)
Mediumtemperatur
-20...
90
°C
Bereich
1:50
Reaktionszeit (Sensor)
< 500 ms
Mechanische Teile
Material (benetzte Teile)
Gehäuse: Aluminium-Druckguss
Elektroden: Edelstahl 1.4571
Prozessanschlüsse: Edelstahl 1.4571
Messrohr: PEEK-GF30
Dichtung: EPDM
Elektroden: Edelstahl 1.4571
Prozessanschlüsse: Edelstahl 1.4571
Messrohr: PEEK-GF30
Dichtung: EPDM
Prozessanschlüsse
G 1'' BSP Außengewinde
Schutzklasse
IP65 und IP67 mit MFO.CB.25
Elektrische Eigenschaften
Stromversorgung
24
Vdc
±10%
Max. Leistungsaufnahme
max. 150 mA
Analogausgang
4..20 mA, Signalstrom entspricht einem Durchfluss von 0… 250 l/min
Frequenzausgang
Pulsrate / K-Faktor: 100 Impulse/L
Auflösung: 10 ml/Impuls
Signalform: Push-Pull
Auflösung: 10 ml/Impuls
Signalform: Push-Pull
Signalform
Rechteckiges Signal, Impulstastverhältnis 50:50, Push-Pull
Signalstrom
max. 100 mA, strombegrenzt
Pin-Belegung
PIN 1: +UB
PIN 2: Analogausgang 4..20mA
PIN 3: GND
PIN 4: Frequenzausgang
PIN 5: nicht anschließen
PIN 2: Analogausgang 4..20mA
PIN 3: GND
PIN 4: Frequenzausgang
PIN 5: nicht anschließen
Elektrischer Anschluss
5-Pin-Stecker M12x1
Product details
Downloads
Declaration of Conformity
Stepfile
Anwendungen
Die Anwendungsbereiche für diesen magnetischen Durchflussmesser sind vielfältig:
- Kann in Bereichen eingesetzt werden, in denen Durchflusssensoren mit beweglichen Teilen (Flügelrad, Turbinensensoren) aufgrund von verunreinigten Medien nicht verwendet werden können
- Der Sensor ist für die kontinuierliche Messung von Durchflussraten oder für die Dosierung/Chargierung von elektrisch leitfähigen Flüssigkeiten mit einem Minimum von 20µS/cm vorgesehen
- Wasserverteilung
- Chemikaliendosierung
- Messung von Kühlwasser, Messung von Abwasser
- Reinigungsindustrie: Dosierung von Reinigungsmitteln und anderen Zusätzen
- Landwirtschaft: Dosierung von Wasser, Düngemitteln, Fungiziden und Pestiziden, Messung von Wasser und flüssigen Futtermittelzusätzen
- Abgasreinigung: Dosierung von AdBlue
