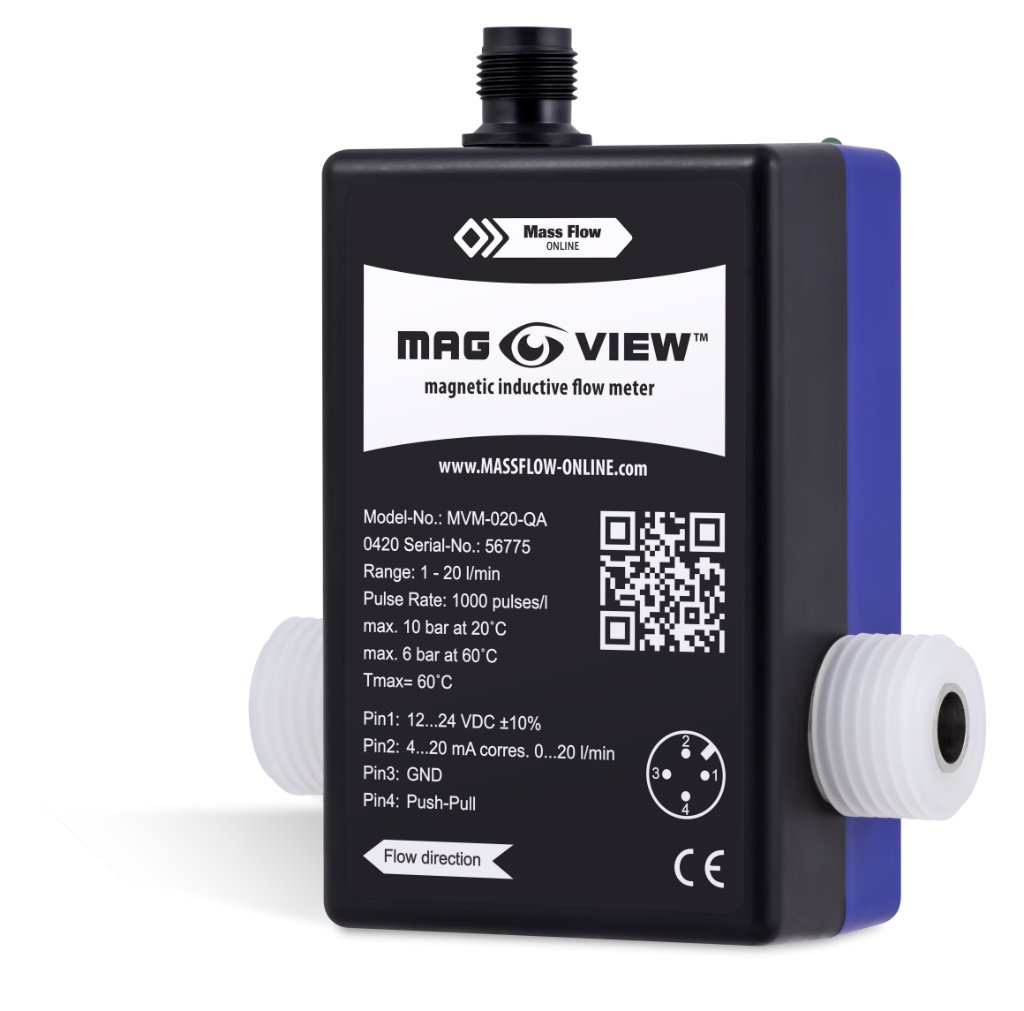

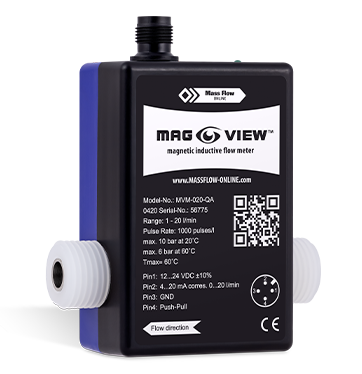

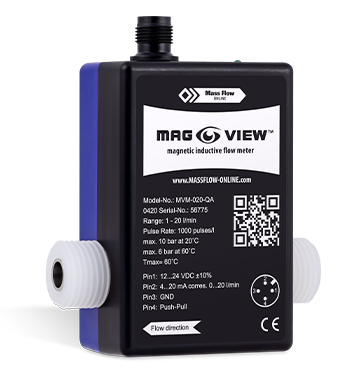

MVM-020-QA Magnetischer Durchflussmesser
Die MAG-VIEW™-Serie arbeitet nach dem magnetisch-induktiven Prinzip. Die vollständige Abwesenheit von beweglichen Teilen, ihr störungsfreier Betrieb und die Unempfindlichkeit gegenüber verunreinigten Flüssigkeiten machen diesen magnetischen Durchflussmesser zur perfekten Lösung auch für kompakte Maschinen mit beengten Platzverhältnissen.
Magnetischer Durchflussmesser [1 .. 20 l/min, 4 .. 20 mA]
Die MAG-VIEW™-Serie arbeitet nach dem magnetisch-induktiven Prinzip. Die vollständige Abwesenheit von beweglichen Teilen, ihr störungsfreier Betrieb und die Unempfindlichkeit gegenüber verunreinigten Flüssigkeiten machen diesen magnetischen Durchflussmesser zur perfekten Lösung auch für kompakte Maschinen mit beengten Platzverhältnissen.
Wasserähnliche Flüssigkeiten
Frequenz und analog 4..20mA
Durchflussbereiche
Dieser magnetische Durchflussmesser eignet sich zur Messung von Wasserströmen
und anderen leitfähigen Flüssigkeiten in einem Durchflussbereich von 1 .. 20 l/min.
| Modell | Min | Max | Signalbeginn |
|---|---|---|---|
| MVM-020-QA | 1 l/min | 20 l/min | ~ 0,25 l/min |
Lieferumfang
- Magnetischer Durchflussmesser
- Kalibrierungszertifikat
- Verpackungskasten
- MAG-VIEW Handbuch
- (optional) Instrumentenkabel
Eigenschaften von MVM-020-QA Magnetischer Durchflussmesser
- Macht Flüssigkeitsströme sichtbar durch
- Frequenzausgang
- Analog-Ausgang (4..20 mA)
- Blinkende LED (grün)
- Kein mechanischer Verschleiß
- Keine beweglichen Teile
- Einfache Montage und Bedienung
- Montage in jeder Position
- Freier Rohrquerschnitt
- Kein zusätzlicher Druckabfall
- Schnelle Reaktion (<100 ms)
- Unempfindlich gegenüber verunreinigten Flüssigkeiten
- Ideale Lösung für störungsfreien Betrieb kombiniert mit einem langen Lebenszyklus
- Kann in Bereichen eingesetzt werden, in denen Durchflusssensoren mit beweglichen Teilen nicht anwendbar sind
- Weite Unabhängigkeit vom Ein- und Auslassrohr schafft den Vorteil, dass sie in kompakten Maschinen mit beengten Platzverhältnissen installiert werden können
Technische Spezifikationen
Mess- / Regelungssystem
Durchflussbereich
1 … 20 l/min
Genauigkeit
±0,7 % des Lesens ±0,3 % des Bereichs
(inkl. Werkskalibrierzertifikat; Testbedingungen: Wasser 23°C)
(inkl. Werkskalibrierzertifikat; Testbedingungen: Wasser 23°C)
Wiederholgenauigkeit
1
%
FS
Max. Durchflussmenge
25
l/min
Temperaturbereich
Umgebungstemperatur: -15..60°C
Lagertemperatur: -15..60°C
Lagertemperatur: -15..60°C
Betriebsdruck
10 bar(a) (20 °C), 8 bar(a) (40 °C), 6 bar(a) (60 °C), 5 bar(a) (80 °C)
Nennweite
DN 8
Durchfluss- / Alarmanzeige
Grüne LED: Durchflussproportionales Blinken
Signaloutput ab
~
0.1
l/min
Medium
Wasser und andere leitfähige Flüssigkeiten
(minimale Leitfähigkeit von 20 μS/cm)
(minimale Leitfähigkeit von 20 μS/cm)
Mediumtemperatur
± -15.. 80 °C (nicht einfrierend)
Bereich
1:20
Reaktionszeit (Sensor)
<
100 ms
Mechanische Teile
Material (benetzte Teile)
Gehäuse: ABS
In Kontakt mit Flüssigkeit:
Elektroden und Masseanschlüsse: Edelstahl 1.4404
Prozessanschlüsse: PVDF
Messrohr: PVDF
O-Ringe: EPDM
In Kontakt mit Flüssigkeit:
Elektroden und Masseanschlüsse: Edelstahl 1.4404
Prozessanschlüsse: PVDF
Messrohr: PVDF
O-Ringe: EPDM
Prozessanschlüsse
G1/2'' BSP Außengewinde
Dichtungen
EPDM
Schutzklasse
IP65
Elektrische Eigenschaften
Stromversorgung
12 ..
24
Vdc
±10%
Max. Leistungsaufnahme
Typisch 1,1 W, max. 3,6 W
Elektrische Schutzmaßnahmen
Kurzschlussfest, geschützt gegen Polwende
Analogausgang
4 … 20 mA
Frequenzausgang
Impulsrate / K-Faktor: 1000 Impulse/l
Auflösung: 1,0 ml/Impuls
Signalform: Push-Pull
Auflösung: 1,0 ml/Impuls
Signalform: Push-Pull
Signalform
Rechteckiges Signal, Tastverhältnis 50:50 (Push-Pull)
Signalstrom
Max. 100 mA
Pin-Belegung
PIN 1: +12…24 VDC+10%
PIN 2: Analogausgang 4..20mA
PIN 3: -GND
PIN 4: Frequenzausgang (Push-Pull)
PIN 2: Analogausgang 4..20mA
PIN 3: -GND
PIN 4: Frequenzausgang (Push-Pull)
Elektrischer Anschluss
4-pin-plug M12x1
Product details
Downloads
Manuals
Declaration of Conformity
Stepfile
Anwendungen
Die Anwendungsbereiche für diesen magnetischen Durchflussmesser sind vielfältig:
- Kann in Bereichen eingesetzt werden, in denen Durchflusssensoren mit beweglichen Teilen (Flügelrad, Turbinensensoren) aufgrund von verunreinigten Medien nicht verwendet werden können
- Der Sensor ist für die kontinuierliche Messung von Durchflussraten oder für die Dosierung/Chargierung von elektrisch leitfähigen Flüssigkeiten mit einem Minimum von 20µS/cm vorgesehen
- Wasserverteilung
- Chemikaliendosierung
- Messung von Kühlwasser, Messung von Abwasser
- Reinigungsindustrie: Dosierung von Reinigungsmitteln und anderen Zusätzen
- Landwirtschaft: Dosierung von Wasser, Düngemitteln, Fungiziden und Pestiziden, Messung von Wasser und flüssigen Futtermittelzusätzen
- Abgasreinigung: Dosierung von AdBlue
Häufig gestellte Fragen
- Can the MAG-VIEW QA-series be used with low viscosity mineral slurries?
- Is the MAG-VIEW sensitive to air bubbles?
- MAG-VIEW export codes (TARIC, HS, ECCN and Country of origin)
- The fluid conductivity changes during the measurements, is that a problem?
- Can the MAG-VIEW be used with demineralized – deionized water?
