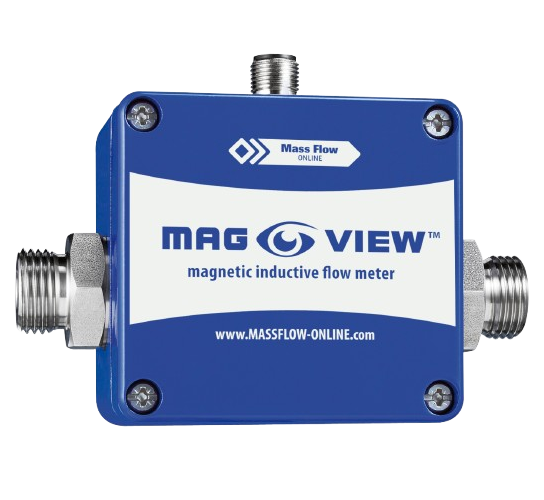

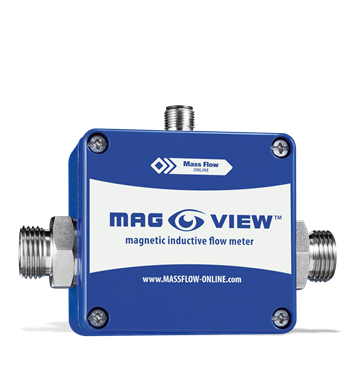

MVM-250-PN Magnetic Flow Meter
MVM-250-PN
Low-Flow Magnetic Inductive Flow meters for water-like liquids
- Compact, weatherproof (IP65) design
- No moving parts (no mechanical wear)
- Interference free operation
- Independence to inlet/outlet pipework
- Fast response
- Free pipe cross section: low ΔP, insensitive to contamination
Wasserähnliche Flüssigkeiten
Frequenzausgang
Durchflussbereiche
Dieser magnetische Durchflussmesser eignet sich zur Messung von Durchflüssen von Wasser und anderen leitfähigen Flüssigkeiten in einem Durchflussbereich von 5 .. 250 l/min.
| Modell | Min | Max | Signalbeginn |
|---|---|---|---|
| MVM-250-PN | 5 l/min | 250 l/min | ~ 4 l/min |
Lieferumfang
- Magnetischer Durchflussmesser
- Kalibrierungszertifikat
- Verpackungskarton
- MAG-VIEW Handbuch
- (optional) Instrumentenkabel
Eigenschaften von MVM-250-PN Magnetic Flow Meter
- Macht Flüssigkeitsströme sichtbar durch
- Frequenzausgang
- Blinkende LED (rot/grün)
- Kein mechanischer Verschleiß
- Keine beweglichen Teile
- Einfache Montage und Bedienung
- Montage in jeder Position
- Freier Rohrquerschnitt
- Kein zusätzlicher Druckabfall
- Schnelle Reaktion (<500 ms)
- Unempfindlich gegenüber verunreinigten Flüssigkeiten
- Ideale Lösung für störungsfreien Betrieb in Kombination mit einem langen Lebenszyklus
- Kann in Bereichen eingesetzt werden, in denen Durchflusssensoren mit beweglichen Teilen nicht anwendbar sind
- Die große Unabhängigkeit vom Ein- und Auslassrohr bietet den Vorteil, dass sie in kompakten Maschinen mit beengten Platzverhältnissen installiert werden können
Technische Spezifikationen
Mess- / Regelungssystem
Durchflussbereich
5..
250
l/min
Genauigkeit
±(1.5 % of reading + 0.3 % of range)
Wiederholgenauigkeit
1%
Druckstufe
PN 16
Nennweite
DN 20
Durchfluss- / Alarmanzeige
Grüne LED: Durchflussproportionales Blinken
Signaloutput ab
~
4
l/min
Medium
Wasser und andere leitfähige Flüssigkeiten
(minimale Leitfähigkeit von 50 μS/cm)
(minimale Leitfähigkeit von 50 μS/cm)
Mediumtemperatur
-20...
90
°C
Bereich
1:50
Reaktionszeit (Sensor)
< 500 ms
Mechanische Teile
Material (benetzte Teile)
Gehäuse: Aluminium-Druckguss
Elektroden: Edelstahl 1.4571
Prozessanschlüsse: Edelstahl 1.4571
Messrohr: PEEK-GF30
Dichtung: EPDM
Elektroden: Edelstahl 1.4571
Prozessanschlüsse: Edelstahl 1.4571
Messrohr: PEEK-GF30
Dichtung: EPDM
Prozessanschlüsse
G 1'' BSP Außengewinde
Schutzklasse
IP65 und IP67 mit MFO.CB.25
Elektrische Eigenschaften
Stromversorgung
24
Vdc
±10%
Max. Leistungsaufnahme
max. 150 mA
Frequenzausgang
Pulsrate / K-Faktor: 100 Impulse/L
Auflösung: 10 ml/Impuls
Signalform: Push-Pull
Auflösung: 10 ml/Impuls
Signalform: Push-Pull
Signalform
Rechteckiges Signal, Impulstastverhältnis 50:50, Push-Pull
Signalstrom
max. 100 mA, strombegrenzt
Pin-Belegung
PIN 1: +UB
PIN 2: -
PIN 3: GND
PIN 4: Frequenzausgang
PIN 5: nicht anschließen
PIN 2: -
PIN 3: GND
PIN 4: Frequenzausgang
PIN 5: nicht anschließen
Elektrischer Anschluss
5-Pin-Stecker M12x1
Product details
Downloads
Declaration of Conformity
Stepfile
Anwendungen
Die Anwendungsbereiche für diesen magnetischen Durchflussmesser sind vielfältig:
- Kann in Bereichen eingesetzt werden, in denen Durchflusssensoren mit beweglichen Teilen (Flügelrad, Turbinensensoren) aufgrund von verunreinigten Medien nicht verwendet werden können
- Der Sensor ist für die kontinuierliche Messung von Durchflussraten oder für die Dosierung/Chargierung von elektrisch leitfähigen Flüssigkeiten mit einem Minimum von 20µS/cm vorgesehen
- Wasserverteilung
- Chemikaliendosierung
- Messung von Kühlwasser, Messung von Abwasser
- Reinigungsindustrie: Dosierung von Reinigungsmitteln und anderen Zusätzen
- Landwirtschaft: Dosierung von Wasser, Düngemitteln, Fungiziden und Pestiziden, Messung von Wasser und flüssigen Futtermittelzusätzen
- Abgasreinigung: Dosierung von AdBlue
